Исследование рычажного механизма двухцилиндрового двигателя

Бгату
Кафедра «Теоретическая механика и теория механизмов и машин»
КУРСОВОЙ ПРОЕКТ
по дисциплине "Теория механизмов и машин"
на тему: «Исследование рычажного механизма
двухцилиндрового двигателя»
Минск 2014

РЕФЕРАТ

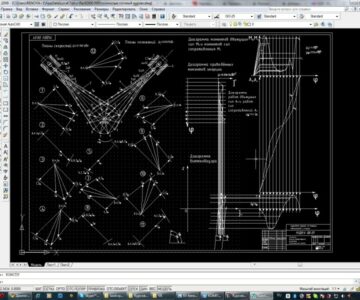

Курсовой проект включает 3 листах формата А1 графической части и
46 листов пояснительной записки формата А4 .Пояснительная записка содержит 6 таблиц и 3 рисунка. При выполнении данного курсового проекта использовано 2 литературных источника.
Цель курсового проекта: приобретение практических навыков по кинематическому анализу и синтезу плоских рычажных, рычажных, кулачковых и зубчатых механизмов.
Методы проведения исследований: аналитический, графический и графоаналитический.
В данном проекте определены структурные кинематические и динамические характеристики рычажного механизма, спроецированы кулачковый и зубчатый механизмы по заданным условиям.

СОДЕРЖАНИЕ

ВВЕДЕНИЕ
1. СТРУКТУРНЫЙ АНАЛИЗ МЕХАНИЗМА
2. КИНЕМАТИЧЕСКОЕ ИССЛЕДОВАНИЕ МЕХАНИЗМА
2.1. Построение плана положений механизма
2.2. Построение планов скоростей
2.3. Построение планов ускорений
2.4. Построение годографа скоростей точки S2
2.5. Построение кинематических диаграмм для точки В
3. КИНЕТОСТАТИЧЕСКОЕ ИССЛЕДОВАНИЕ МЕХАНИЗМА ДВИГАТЕЛЯ. ИССЛЕДОВАНИЕ ДВИЖЕНИЯ МЕХАНИЗМА
3.1. Силовой расчет группы из звеньев 4 и 5
3.2. Силовой расчет группы из звеньев 2 и 3
3.3. Силовой расчет начального звена
3.4. Определение уравновешивающей силы по методу Н.Е. Жуковского
3.5. Определение мгновенного механического коэффициента полезного дей-ствия механизма
3.6. Исследование движения механизма и определение момента инерции махо-вика
3.7 Определение приведенного момента инерции механизма
4. ПРОЕКТИРОВАНИЕ КУЛАЧКОВОГО МЕХАНИЗМА
4.1 Построение диаграмм движения толкателя
4.2 Построение профиля кулачка коромыслового кулачкового механизма
5 ПРОЕКТИРОВАНИЕ ЭВОЛЬВЕНТНОГО ЗАЦЕПЛЕНИЯ ПРЯМОЗУБЫХ ЦИЛИНДРИЧЕСКИХ КОЛЕС
6 ПРОЕКТИРОВАНИЕ ЗУБЧАТОГО МЕХАНИЗМА
6.1 Аналитический метод
6.2 Графический метод
ЗАКЛЮЧЕНИЕ
ЛИТЕРАТУРА
Исходные данные: n=5, p5=7, p4=0; lOA=0,08, OA=80; n1=2100; Fmax=6,0; fу=100*, fд.с.=20*, fв=140*.
Рассчитываемая зубчатая передача имеет следующие параметры:
Z1=17; Z2=34; m=12 мм.
