Исследование механизмов двухступенчатого двухцилиндрового воздушного компрессора

Винницкий национальный аграрный университет
Кафедра общетехнических дисциплин и охраны труда
Курсовой проект по дисциплине "Теория механизмов и машин"
На тему: "Исследование механизмов двухступенчатого двухцилиндрового воздушного компрессора"
Винница 2016

Исходные данные:
Угловая скорость вращения вала эл. двигателя, рад / с - 315
Число зубцов колес Z4 - 14; Z5 -20
Модуль колес передачи, мм m - 3
Модуль колес планетарного редуктора, мм mпл - 1
Передаточное отношение планетарного механизма -4,4
Длины звеньев, г. LAO = LOC - 0,14; LAB = LCD - 0,55
Масса звеньев, кг m3 - 43; m2 = m4 - 22; m5 - 26
Моменты инерции звеньев, кг ∙ м2 JS1 - 0,8; JS2 - 0,55; JS4 - 0,55
Давление в цилиндрах, МПа P1max - 0,24; P2max - 0,8
Диаметр цилиндра, м d1 - 0,35; d2 - 0,2
Коэффициент неравномерности движения δ - 0,01
Ход толкателя, мм h - 20
Эксцентриситет, мм e - 8
Фазовые углы, град. φв = φн - 65; φдв - 14
Угол давления, град. - 20
Закон движения N - 1

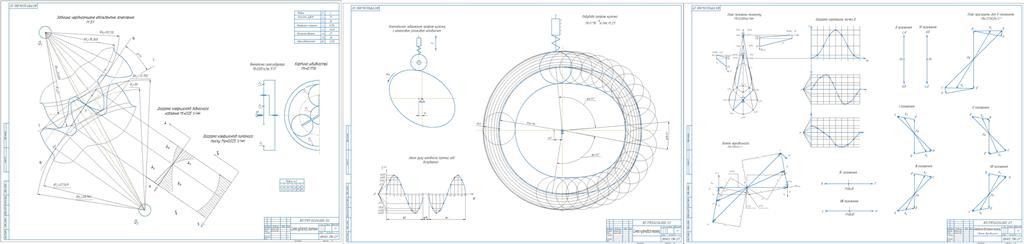

Графическая часть содержит кинематическое исследование механизма, силовое исследование механизма, синтез зубчатого зацепления, синтез кулачкового механизма

ЗМІСТ
ВСТУП
РОЗДІЛ 1. КІНЕМАТИЧНЕ ДОСЛІДЖЕННЯ КРИВОШИПНО-ПОВЗУННОГО МЕХАНІЗМУ
1.1. Структурний аналіз механізму
1.2. Побудова планів механізму
1.3. Побудова плану прискорень точок і ланок
1.4. Побудова планів швидкостей точок і ланок
1.5. Побудова діаграм переміщень та швидкостей
РОЗДІЛ 2. КІНЕТОСТАТИЧНЕ ДОСЛІДЖЕННЯ МЕХАНІЗМУ
2.1 Визначення сил корисного опору
2.2 Визначення сил інерції ланок
2.3 Визначення зрівноважувальної сили за методом важеля Жуковського
РОЗДІЛ 3. ГЕОМЕТРИЧНИЙ СИНТЕЗ ЗОВНІШНЬОГО ЕВОЛЬВЕНТНОГО РІВНОЗМІЩЕНОГО ПРЯМОЗУБОГО ЗАЧЕПЛЕННЯ
3.1 Розрахунок геометричних параметрів зубчастого зачеплення
3.2 Викреслювання елементів зубчастого зачеплення
3.3 Визначення якісних показників зачеплення
3.4 Геометричний синтез планетарного редуктора
РОЗДІЛ 4. СИНТЕЗ КУЛАЧКОВОГО МЕХАНІЗМУ З КОРОМИСЛОВИМ ШТОВХАЧЕМ
4.1. Побудова профілю кулачка
4.2 Побудова діаграми аналога прискорень штовхача
ВИСНОВКИ
СПИСОК ЛІТЕРАТУРИ
ДОДАТКИ

Состав: Кинематическое исследование механизма, силовое исследование механизма, синтез зубчатого зацепления, синтез кулачкового механизма, ПЗ Язык документа

Софт: КОМПАС-3D 15

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Теория механизмов и машин / Исследование механизмов двухступенчатого двухцилиндрового воздушного компрессора

Додатки.docx
Завдання.docx
Список-літератури.docx
Титулка-курсач.doc
Лист-12.cdw
Лист3.cdw
Лист
1-_.doc
2-_.docx
3-_-㭮-⮣-祯-_-୮-।.docx
4-_-⥧-⠭-㫠窮-堭_.docx
