Проектирование механизма двухцилиндрового компрессора

белорусский государственный университет транспорта
Кафедра «Динамика, прочность и износостойкость транспортных средств»
Курсовой проект по дисциплине «Теория механизмом и машин»
На тему: "механизм кислородного двухцилиндрового компрессора"
Гомель 2016

Исходные данные: Кинематическая схема (п. 1.1 Пояснительной записки)
AS=0,6AB
ОF=2OA
OS=0,5OF
FS=0,3x

Содержание
ВВЕДЕНИЕ 4
1 ПРОЕКТИРОВАНИЕ МЕХАНИЗМА КИСЛОРОДНОГО ДВУХЦИЛИНДРОВОГО КОМПРЕССОРА 5
1.1 Определение структуры, степени подвижности и класса механизма 5
1.2 Определение структуры класса механизма и порядка присоединения групп 6
1.3 Построение плана положений 7
1.4 Построение планов скоростей механизма (повернутых на 90°) 8
1.5 Построение диаграммы работ сил сопротивления, в зависимости от угла поворота для цикла установившегося движения 12
1.6 Построение диаграммы изменения кинетической энергии 12
1.7 Построение графика приведенного к ведущему звену момента инерции механизма 13
1.8 Построение диаграммы «энергия – масса» 13
1.9 Определение момента инерции маховика 14
1.10 Определение геометрических размеров маховика 14
2 СИЛОВОЙ РАСЧЁТ РЫЧАЖНОГО МЕХАНИЗМА С УЧЁТОМ ДИНАМИЧЕСКИХ НАГРУЗОК 15
2.1 Определение положения механизма для угла φ = 60° ведущего звена 15
2.2 Построение плана ускорений 15
2.3 Определение инерционных нагрузок механизма 17
2.4 Определение реакций в кинематических парах механизма и уравновешивающей силы 18
2.5 Определение уравновешивающей силы методом профессора Жуковского 21
3 ПОСТРОЕНИЕ КАРТИНЫ ЭВОЛЬВЕНТНОГО ЗАЦЕПЛЕНИЯ 22
3.1 Расчёт эвольвентных колёс внешнего зацепления 22
3.2 Построение нормального эвольвентного зацепления 24
3.3 Определение коэффициента перекрытия 28
ЛИТЕРАТУРА 29

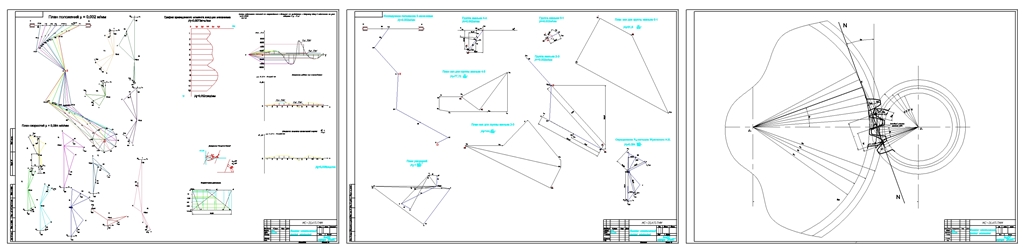

Состав: Проектирование механизма кислородного двухцилиндрового компрессора, силовой расчёт рычажного механизма с учётом динамических нагрузок, построение картины эвольвентного зацепления Язык документа

Софт: AutoCAD 14

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Теория механизмов и машин / Проектирование механизма двухцилиндрового компрессора

Курсовой по ТММ\Пояснительная записка.docx
Курсовой по ТММ\Титульник.doc
Курсовой по ТММ\Чертеж.dwg
Курсовой по ТММ
