БГАТУ
Кафедра «Теоретическая механика и теория механизмов и машин»
Курсовой проект по дисциплине "Теория механизмов и машин"
на тему: «Исследование механизма двухцилиндрового двигателя»
Минск 2015
Исходные данные : двухцилиндровый двигатель , lOA=0,08 м ,lВА = lАC,n1=1600 об/мин, Pmax=5,9MПа ,m2=4,9 кг ,m3=9,5 кг ,у=130 град., д.с.=25 град., в=120 град. Z1=13;Z2=17;m=6 мм ,a=20 град.

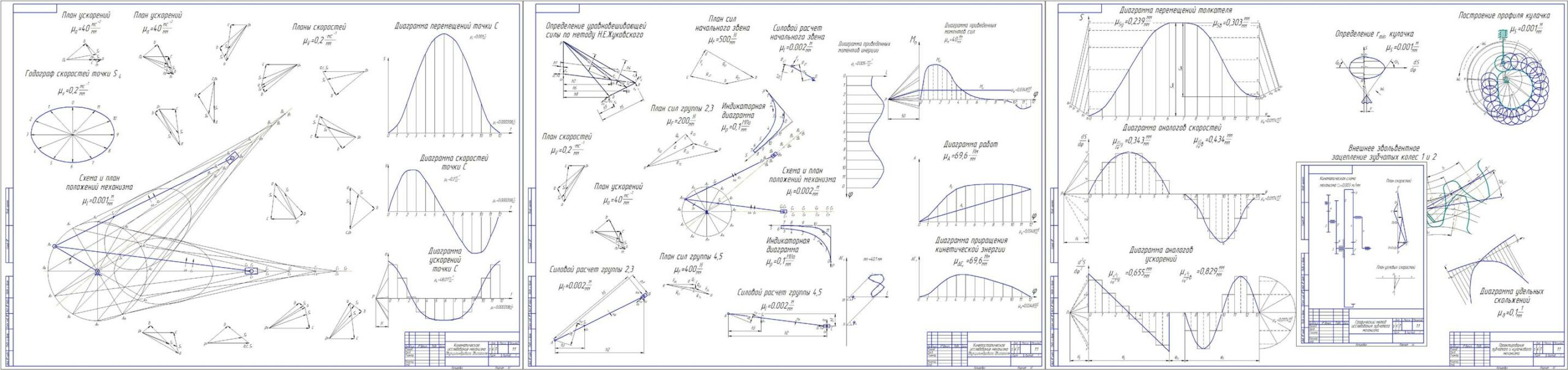

Графическая часть содержит :
Кинематическое исследование механизма двухцилиндрового двигателя
Кинетостатическое исследование механизма двухцилиндрового двигателя
Проектирование кулачкового и зубчатого механизмов
Графический метод исследования зубчатого механизма
Содержание
ВВЕДЕНИЕ
1. Структурный анализ механизма
2. Кинематическое исследование механизма
2.1. Построение плана положений механизма
2.2. Построение планов скоростей
2.3. Построение планов ускорений
2.4. Построение кинематических диаграмм для точки В
3. Кинестатическое исследование механизма двигателя. Исследование движения механизма
3.1. Определение сил и моментов сил действующих на звенья механизма
3.2. Силовой расчет группы из звеньев 4 и 5
3.3. Силовой расчет группы из звеньев 2 и 3
3.4. Силовой расчет начального звена
3.5. Определение уравновешивающей силы по методу Н.Е. Жуковского
3.6. Определение мгновенного механического коэффициента полезного
действия механизма
3.7. Исследование движения механизма и определение момента инерции
маховика
3.8 Определение приведенного момента инерции механизма
4. Проектирование кулачкового механизма
4.1 Построение диаграмм движения толкателя
4.2 Построение профиля кулачка с поступательно движущимся толкателем
4.2.1 Определение минимального радиуса кулачка rmin
и межосевого расстояния в кулачковом механизме
4.2.2 Построение профиля кулачка кулачкового механизма
5. Проектирование эвольвентного зацепления прямозубых цилиндрических колес
6. Проектирование зубчатого механизма
6.1 Аналитический метод.
6.2 Графический метод
Заключение
Литература
