КУРСОВОЙ ПРОЕКТ ПО ТММ На тему: «Механизмы компрессора»

УО «Брестский Государственный Технический Университет»
Кафедра машиноведения
Курсовая работа по дисциплине «Теория машин и механизмов»
Тема: "Механизмы компрессора"
Брест 2016

Исходные данные кинематического анализа: Lab=0.34м, Lao=0.09м, Las2=0.17м, Lоc=0.09м, Lсs4=0.17м, Lсd=0.34м; Принятое звено АО=50 мм. Масштабный коэффициент длины 0,0018 м/мм; l – длина отрезка на оси абсцисс (185 мм);
Силовой анализ рычажного механизма: G2=3кг G3=3кг, G4=3кг G5=3кг;
Расчет эвольвентного зацепления: модуль зацепления m=8 мм, число зубьев колес Z1=12, Z2=19, n1= 760 мин -1, n2= 2200 мин -1.

Содержание:
1 Структурный анализ механизмов 4
1.1 Структурный анализ рычажного механизма 4
1.2 Структурный анализ кулачкового механизма 6
1.3 Структурный анализ зубчатого механизма 7
2 Динамический синтез рычажного механизма 9
2.1 Построение плана положений механизма 9
2.2 Построение повернутых планов скоростей 9
2.3 Определение значений линейных и угловых скоростей точек и звеньев механизма 10
2.4 Определение приведенной силы сопротивления 11
2.5 Определение приведенных моментов сил сопротивления и моментов сил движущих. Построение графика изменения кинетической энергии 14
2.6 Определение приведенных моментов инерции. Построение графика 15
2.7 Определение приведенного момента инерции маховика 17
2.8 Определение параметров маховика……………………………………………………….18
3 Силовой расчет рычажного механизма 19
3.1 Определение ускорений 19
3.2 Определение сил и моментов инерции 20
3.3 Определение реакций в кинематических парах и уравновешивающей силы методом планов сил 21
3.4 Определение уравновешивающей силы методом Жуковского 23
3.5 Расчет погрешностей 2-х методов 24
4 Расчет кинематической схемы планетарного редуктора и построение эвольвентного зацепления 25
4.1 Подбор числа зубьев и числа сателлитов планетарного редуктора 25
4.2 Расчет параметров зубчатых колес и зубчатого зацепления 26
4.3 Определение коэффициента зацепления зубчатой передачи графическим способом 29
5 Синтез кулачкового механизма 30
5.1 Построение графиков аналогов скоростей,ускорений и пути 30
5.2 Определение минимального радиуса кулачка. Построение центрового и действительного профилей кулачка, определение радиуса ролика 31
Литература 33

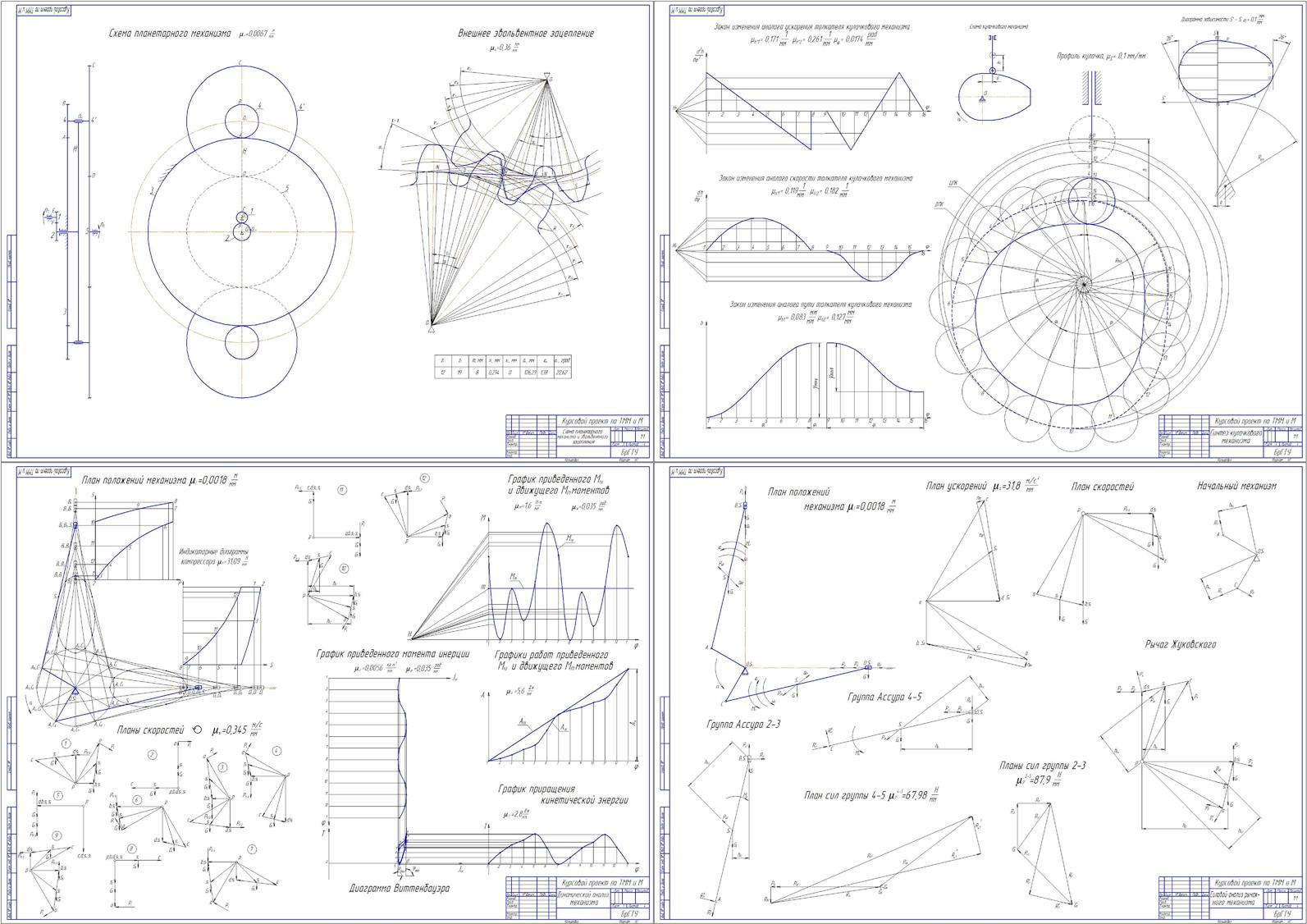

Состав: Структурный анализ механизмов, Динамический синтез рычажного механизма, Силовой расчет рычажного механизма, Расчет кинематической схемы планетарного редуктора и построение эвольвентного зацепления, Синтез кулачкового механизма, Литература. Язык документа

Софт: КОМПАС-3D 15,1

Файлы:
Лист 2.cdw
Титульный лист .doc
Литература.doc
Поясняк.doc
Расчет приведенных моментов инерции.xls
содержание.doc
Подбор числа зубьев.xls
Лист 1.cdw
Скорости6.xls
Лист 4.cdw
Расчет зубчатого зацепления.xls
Лист 3.cdw
