Конкурс асов 3D-моделирования

Курсовая работа не тему "Механизм двухступенчатого компрессора"

СГАУ имени Вавилова
Кафедра “Детали машин и ПТМ”
Предмет “Теория Механизмов и Машин”
Тема курсового “ Механизм двухступенчатого компрессора ”
Саратов 2015 год

Техническое задание
Угловой двухступенчатый поршневой компрессор предназначен для сжатия воздуха. Его механизмы приводятся в движение электродвигателем (n=3000 об/мин) через зубчатую передачу, состоящую из колес (m=4мм), и через планетарный редуктор. Необходимые создаваемые давления 110 кПа и 80 кПа

Выполнено
1. Структурный анализ.
2. Синтез рычажного механизма.

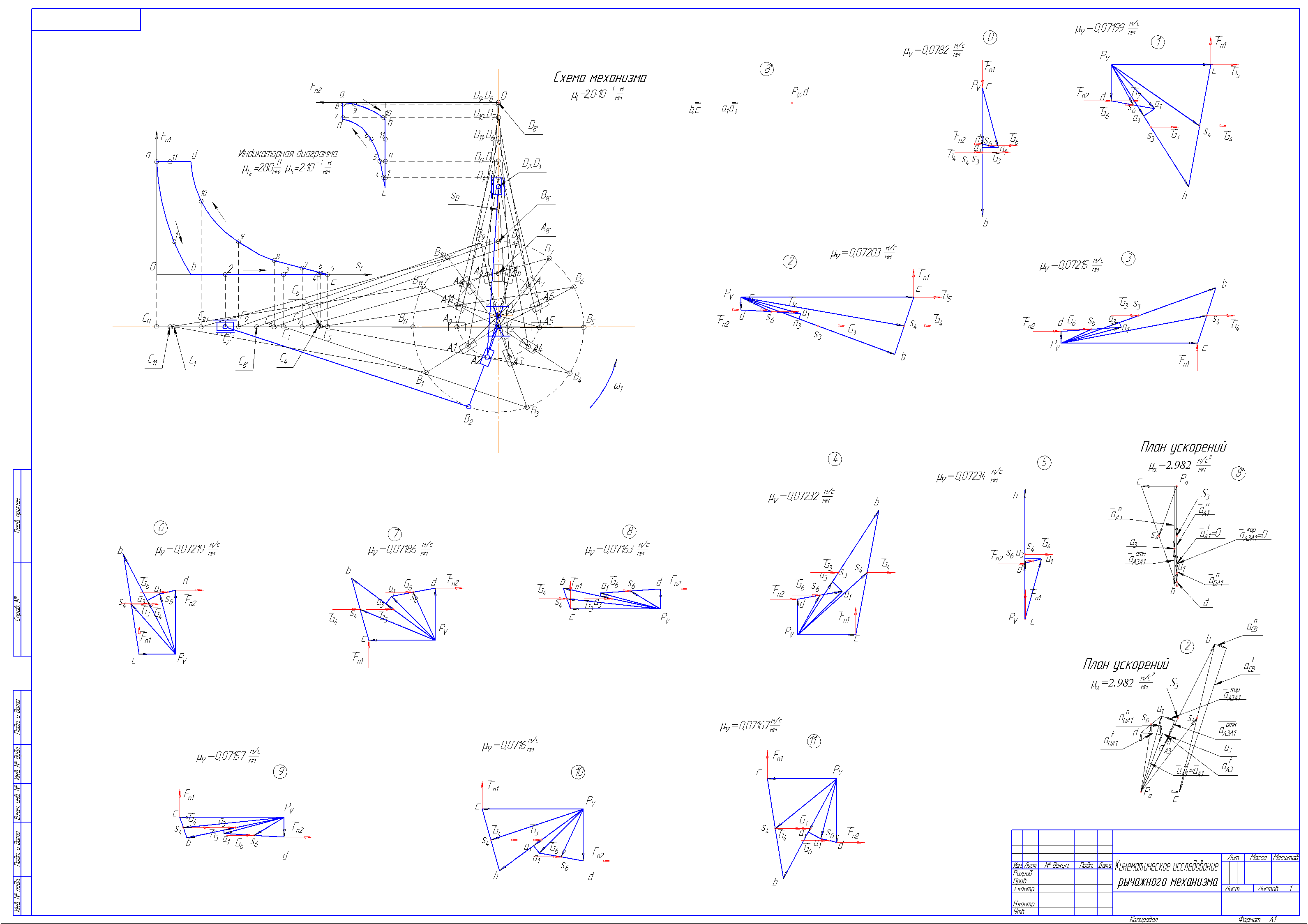

3. Кинематическое исследование рычажного механизма (Лист 3).
4. Синтез многозвенного зубчатого механизма.(Лист 1).
5. Исследование зубчатого механизма (Лист 1).
6. Синтез кулачкового механизма. (Лист 2).
7. Динамическое исследование рычажного механизма (Лист 4).
8. Силовое исследование рычажного механизма (Лист 5).

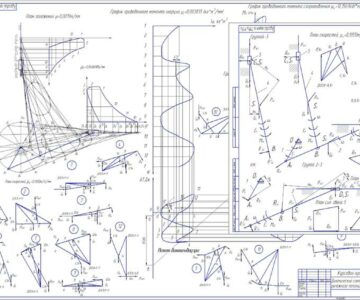

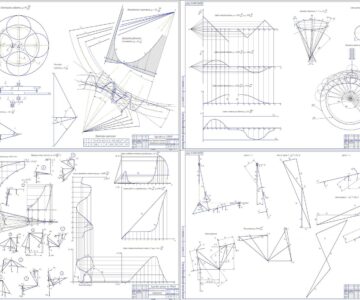

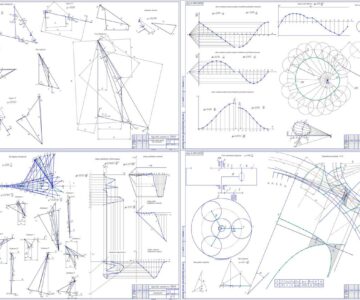

Состав: Кинематический анализ, Динамический анализ, Силовой анализ, Зубчатый механизм, Синтез кулачкового механизма. Язык документа

Софт: КОМПАС-3D 15

Файлы:

Каталог / Машиностроение и механика / Теория механизмов и машин / Курсовая работа не тему "Механизм двухступенчатого компрессора"

силов.cdw
пз.doc
динам.cdw
зубчатый.cdw
кинемат.cdw
кулачк.cdw
