КОМПАС 3D 18

Механизмы поршневого компрессора

Белорусско-Российский университет
Кафедра "Основы проектирования машин"
Курсовой проект "Механизмы поршневого
компрессора"
Могилев, 2018

Исходные данные:
Размеры звеньев: ОА=ОС= 130 мм; АВ=СD=550 мм;
Частота вращения коленчатого вала: n1= 630 мин -1;

Вертикальный двухцилиндровый поршневой компрессор предназначен для сжатия воздуха и приводится в движение асинхронным электродвигателем.

Содержание
Введение…………………………………………………………………………...……3
1.Синтез и анализ механизма 4
1.1 Структурный анализ механизма 4
1.2 Определение скоростей 6
1.3 Определение ускорений 7
1.4 Диаграммы движения выходного звена 8
1.5 Определение угловых скоростей и ускорений 9
1.6 Определение скоростей и ускорений центров масс звеньев 9
2. Силовой анализ механизма 10
2.1 Силы тяжести и силы инерции 10
2.2 Расчёт диады 4-5 10
2.3 Расчёт диады 2-3 11
2.4 Расчёт кривошипа 12
2.5 Рычаг Жуковского 13
2.6 Определение мощностей 13
2.7 Определение кинетической энергии механизма 14
3 Проектирование зубчатого зацепления. Синтез планетарного редуктора 15
3.1 Геометрический расчет неравносмещённого зубчатого зацепления 15
3.2 Синтез и анализ планетарного редуктора 18
3.3 Определение частот вращения зубчатых колес аналитическим и графическим методами . 19
4. Кинематический анализ кулачкового механизма………………………………...20
4.1 Определение масштабных коэффициентов графиков………………………… 20
4.2 Определение минимального радиуса кулачка………………..…………………21

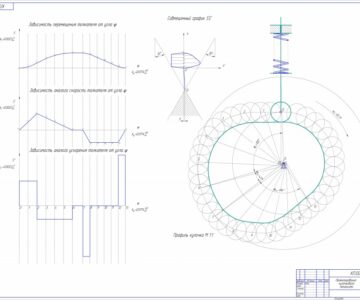

4.3 Построение профиля кулачка.…………………………………………………....22
Заключение…………………………………………………………………….………23
Список использованных источников 24

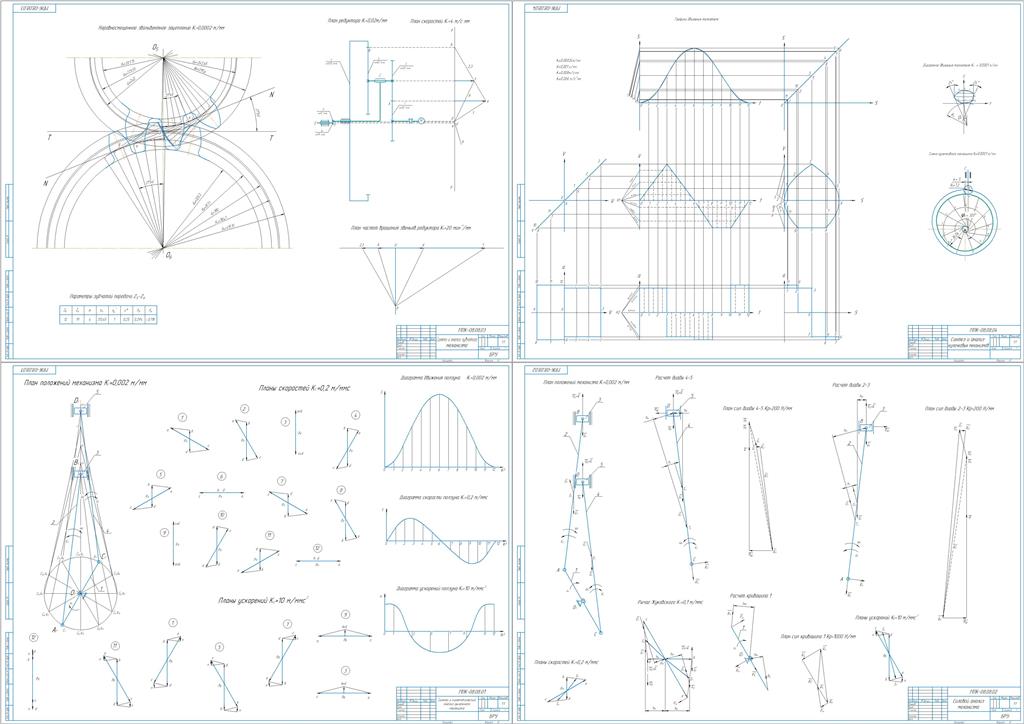

Состав: Синтез и кинематический анализ рычажного механизма; Силовой анализ механизма; Синтез и анализ зубчатого механизма; Синтез и анализ кулачковых механизмов. Язык документа

Софт: КОМПАС-3D 16,1

Просмотр файлов
3_list.cdw
chetverty_list_v15_1.cdw
gotovaya_zapiska.docx
1_list.cdw
2_listyuyu.cdw
