Механизм двухступенчатого двухцилиндрового компрессора

Белорусский государственный технологический университет
Кафедра Теоретической механики
Курсовой проект по дисциплине "Теория механизмов и машин"
Курсовой проект по теме: "Механизм двухступенчатого двухцилиндрового компрессора"
Минск 2016

В данном проекте определены структурный и кинематический анализ рычажного механизма, динамический синтез рычажного механизма, синтез зубчатых механизмов, синтез кулачкового механизма по заданным условиям.

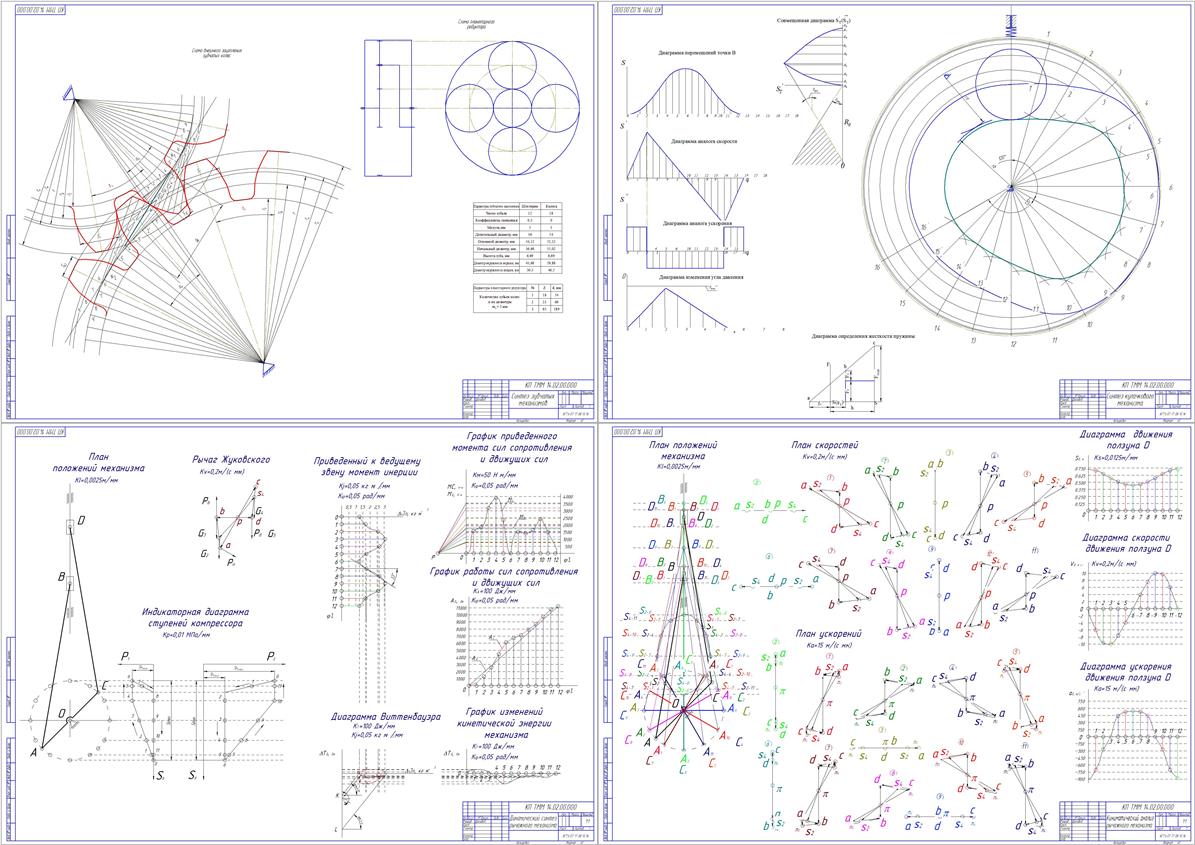

Курсовой проект содержит 4 листа чертежей формата А1, пояснительную записку на 43 листах формата А4, включающую 3 рисунка, 12 таблиц, 5 литературных источников.
Исходные данные Механизма двухступенчатого двухцилиндрового компрессора: Размеры звеньев рычажного механизма lAS2 = lCS4 = lAB/3, lOA = lO=0,15 м, lAB = lCD = 0,62 м; Частота вращения электродвигателя nдв = 2940 об/мин; Частота вращения коленчатого вала 1 n1= 655 об/мин; Массы звеньев рычажного механизма m2 = m4 = 19 кг, m3 = 40 кг, m5 = 21 кг; Моменты инерции звеньев JS1 = 0,75кг*м, JS2 = JS4 = 0,60 кг*м², Jдв = 0,12 кг*м²; Максимальное давление в цилиндре I ступени р1макс = 0,26 МПа; Максимальное давление в цилиндре II ступени Р2макс = 0,81 МПа; Диаметры цилиндров I ступени d1 = 0,38 м; Диаметры цилиндров II ступени d2 = 0,22 м; Коэффициент неравномерности вращения коленчатого вала 1/100; Положение кривошипа при силовом расчете механизма 120 град.

Состав: ПЗ, Кинематический анализ рычажного механизма, Динамический синтез рычажного механизма, Синтез зубчатых механизмов, Синтез кулачкового механизма Язык документа

Софт: КОМПАС-3D V13

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Теория механизмов и машин / Механизм двухступенчатого двухцилиндрового компрессора

Динамический синтез рычажного механизма.cdw
TMM.doc
Синтез зубчатых механизмов.cdw
Синтез кулачкового механизма.cdw
Киниматический анализ рычажного механизма.cdw
