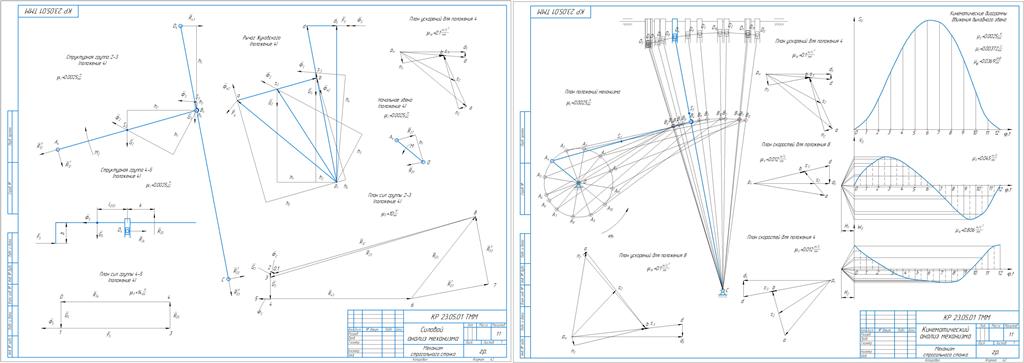

Кинематический анализ механизма строгального станка с рабочим усилием 2100 Н, угловой скоростью кривошипа 10 рад/с

Северный (Арктический) федеральный университет имени М.В. Ломоносова
кафедра Проектирование подъемно-транспортного и технологического оборудования
Курсовая работа по дисциплине "Теория механизмов и машин"
На тему: "Анализ механизма строгального станка"
Северодвинск 2017

Исходные данные Кинематический анализ механизма строгального станка с рабочим усилием 2100 Н, угловой скоростью кривошипа 10 рад/с.
В состав исполнительного механизма строгального станка входят шесть звеньев: стойка 0, кривошип 1, шатун 2, ползушка 4, коромысло 3, суппорт 5. Входным звеном является кривошип 1, выходным – суппорт 5. Механическая энергия от привода станка сообщается кривошипу 1, который вращается относительно стойки 0. Движение от кривошипа 1 через шатун 2 передается коромыслу 3, которая движется возвратно-качательно относительно неподвижной оси С.
ВВЕДЕНИЕ
1 ЗАДАНИЕ НА КУРСОВОЙ ПРОЕКТ
2 ОПИСАНИЕ РАБОТЫ МЕХАНИЗМА ПО КИНЕМАТИЧЕСКОЙ СХЕМЕ
3 СТРУКТУРНЫЙ АНАЛИЗ РЫЧАЖНОГО МЕХАНИЗМА
4 КИНЕМАТИЧЕСКИЙ РАСЧЕТ РЫЧАЖНОГО МЕХАНИЗМА
4.1 ПОСТРОЕНИЕ ПЛАНА ПОЛОЖЕНИЙ РЫЧАЖНОГО МЕХАНИЗМА
4.2 ПОСТРОЕНИЕ ПЛАНОВ СКОРОСТЕЙ
4.3 ПОСТРОЕНИЕ ПЛАНОВ УСКОРЕНИЙ
4.4 ПОСТРОЕНИЕ КИНЕМАТИЧЕСКИХ ДИАГРАММ
5 CИЛОВОЙ АНАЛИЗ МЕХАНИЗМА
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ
