МИНИСТЕРСТВО ОБРАЗОВАНИЯ РЕСПУБЛИКИ БЕЛАРУСЬ
МИНИСТЕРСТВО НАУКИ И ОБРАЗОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГОСУДАРСТВЕННОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО
ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ
БЕЛОРУССКО-РОССИЙСКИЙ УНИВЕРСИТЕТ
КАФЕДРА «ОСНОВЫ ПРОЕКТИРОВАНИЯ МАШИН»
Курсовой проект
по дисциплине «Теория механизмов, машин и манипуляторов»
Механизмы поперечно-строгального станка №2
2024.
Механизм поперечно-строгательного станка №2 (задание 2)
Ход ползуна Н=450мм;
коэффициент производительности К=1,6;
межосевое расстояние О1О2=300 мм;
сила полезного сопротивления Q=1900 H;
частота вращения двигателя n(дв.)=1500 мин(-1);
частота вращения кривошипа 1 n1=130 мин(-1);
массы звеньев рычажного механизма m3=26кг, m=65кг;
тип толкателя кулачкового механизма -4;
Рабочий угол кулaчка F(раб.)=140 град;
ход толкателя h=35;
допускаемый угол давления 30 град;
внеосность толкателя е=15 мм;
числа зубьев колёс простой передачи z5=12, z6=30;
модуль зубчатых колёс m=4,5mm;
номер планетарного редуктора 7;
номер кинематического графика 8;
Коэффициент трения f=0,1;
диаметр цапф d(ц)=60 мм.
Оглавление
Введение 3

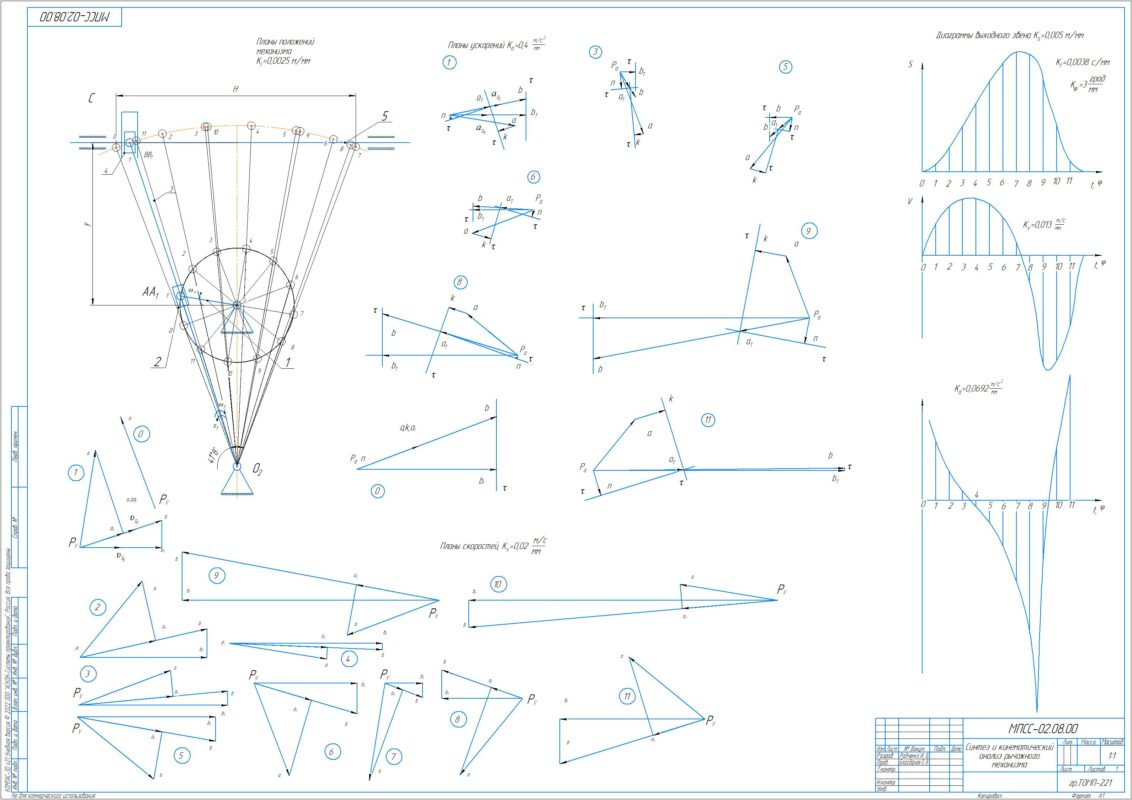

1 Кинематический анализ и синтез рычажного механизма 4
1.1 Структурный анализ механизма 5
1.2 Определение недостающих размеров звеньев 6
1.3 Построение планов положений механизма 7
1.4 Построение планов скоростей механизма 7
1.5 Построение планов ускорений механизма 9
1.7 Определение угловых скоростей и ускорений для первого положения механизма 10
1.8 Определение скоростей и ускорений центров масс 11

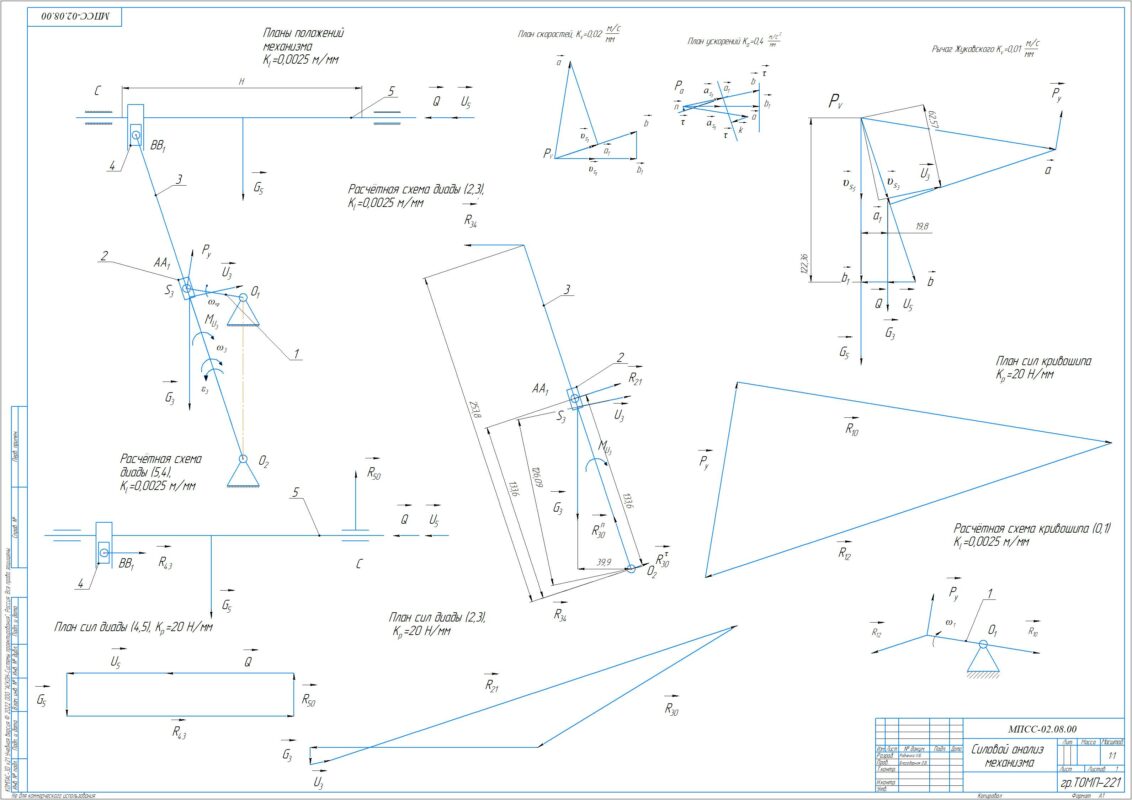

2 Силовой анализ механизма 12
2.1 Определение сил тяжести и сил инерции звеньев 12
2.2 Силовой расчет диады 4-5 12
2.3 Силовой расчет диады 2-3 13
2.4 Силовой расчет кривошипа 13
2.5 Определение уравновешивающей силы с помощью рычага Жуковского 14
2.6 Определение угловых скоростей в кинематических парах 14
2.7 Определение потерь мощности 14
2.8 Расчет приведенного момента инерции 15

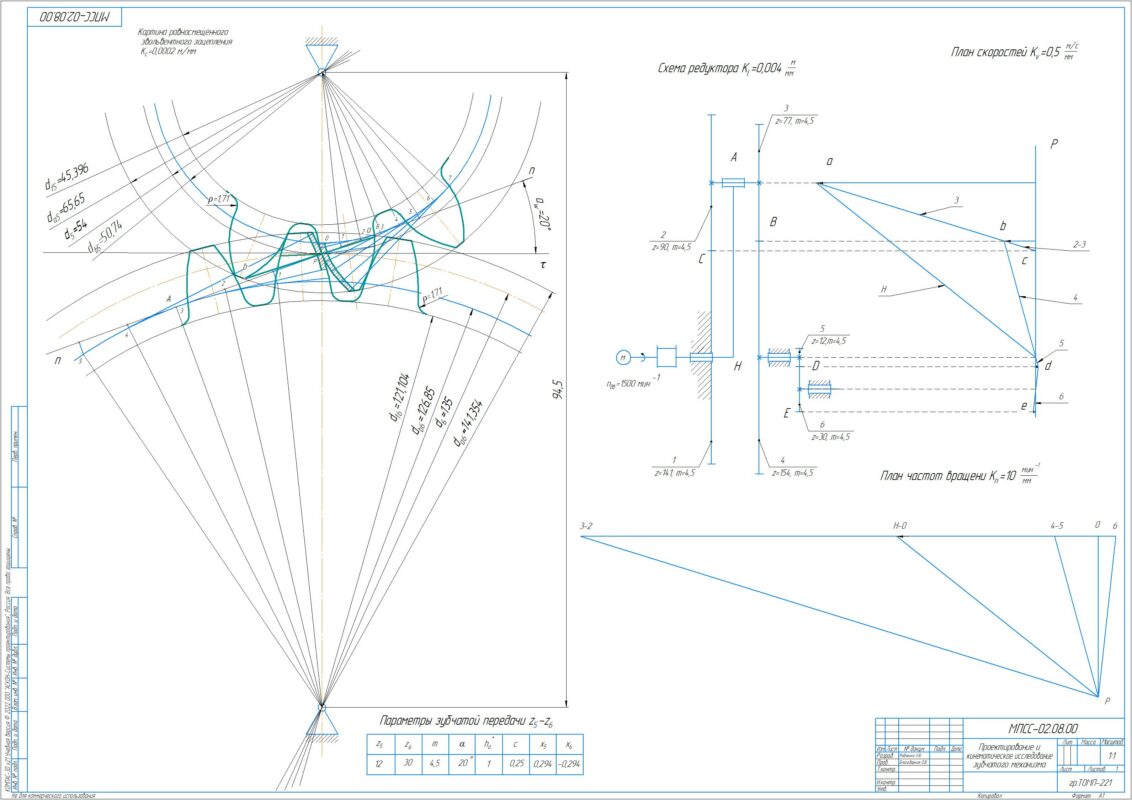

3 Расчет и проектирование зубчатого механизма 16
3.1 Расчет геометрических параметров и построение картины эвольвентного зацепления 16
3.2 Синтез и анализ комбинированного зубчатого механизма 19
3.3 Построение плана скоростей 20
3.4 Построение плана частот вращения 20

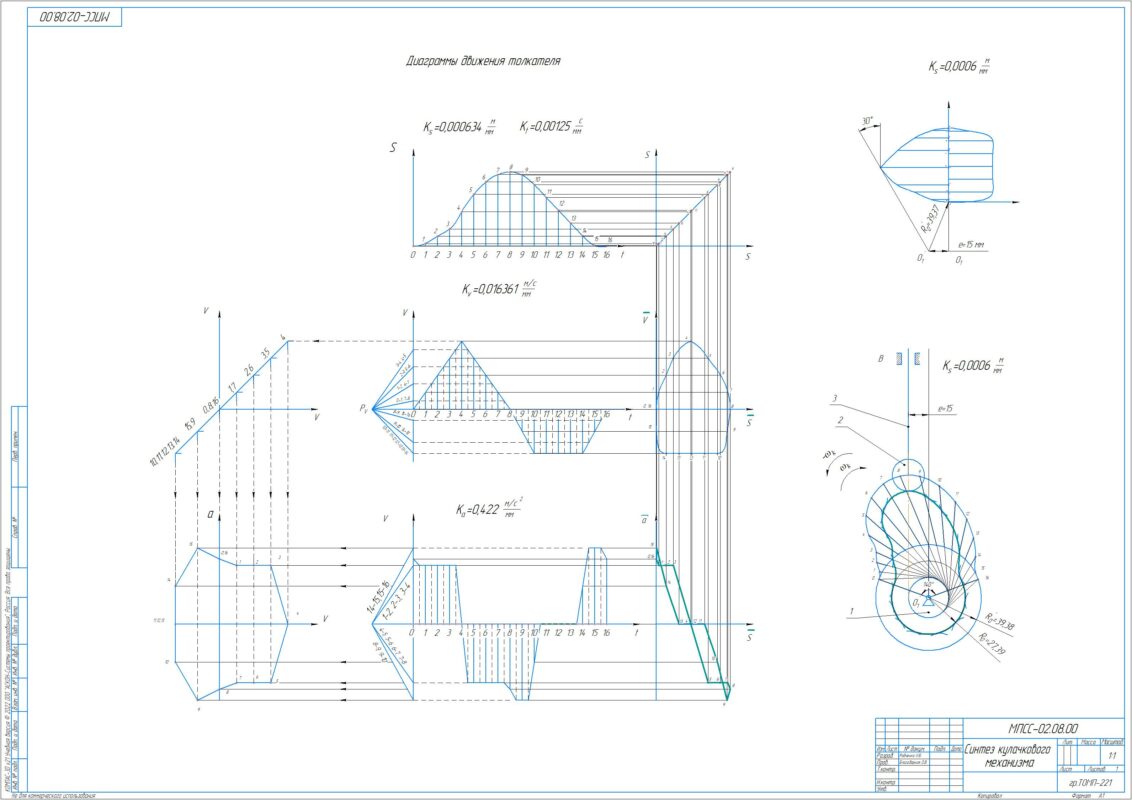

4 Расчет и проектирование кулачкового механизма 22
4.1 Определение масштабных коэффициентов и построение графиков 23
4.2 Определение минимального радиуса кулачка 23
4.3 Построение профиля кулачка 24
4.4 Определение максимальной линейной скорости и ускорений 25
Заключение 25
Список использованных источников 26
