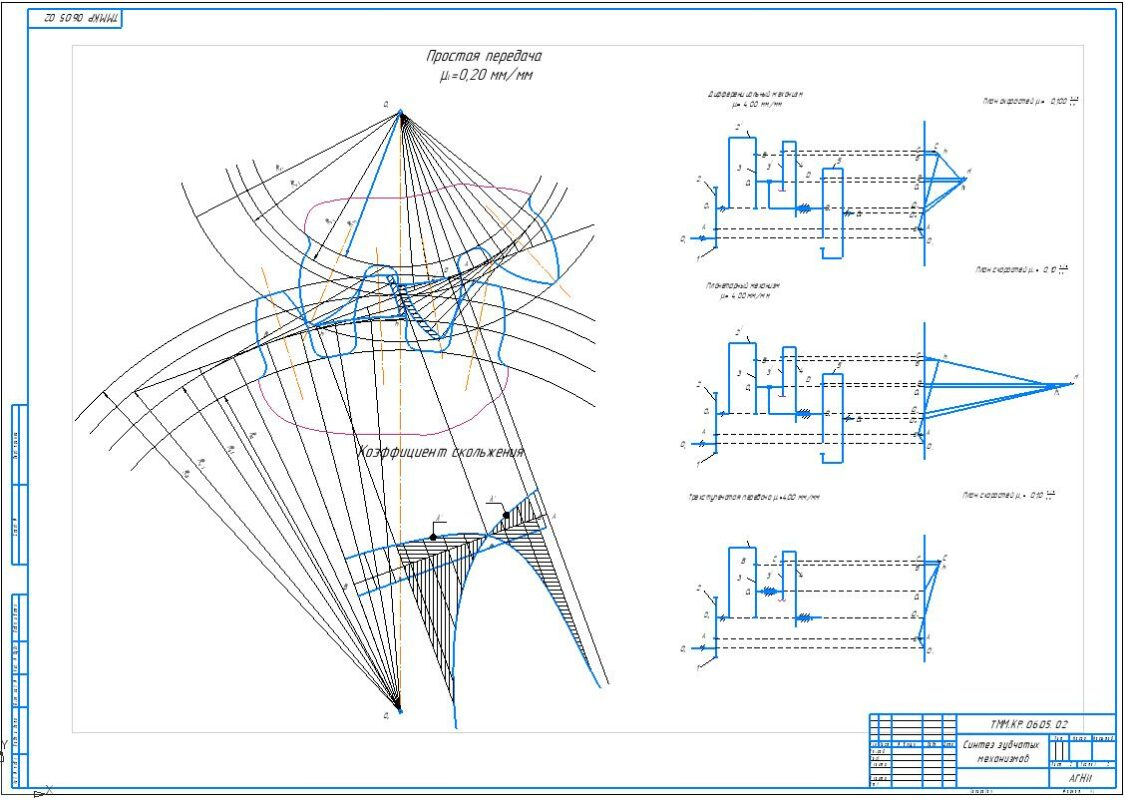

Курсовая работа ТММ (6 механизм 5 вариант) АГНИ

Альметьевский государственный нефтяной институт
Кафедра нефтегазового оборудования и технологии машиностроения
Курсовая работа по дисциплине «Технология механизмов и машин»
Альметьевск 2017

Механизм №6 LAB= 0,7; LBC=0.3; LCD=2.5; LED=1.0; LEF=2.0; n1, об/мин 220; Положение для расчета 5; Сила сопротивления Pc 2500

Оглавление записки часть 1
1 Исходные данные. 3
2 Кинематический анализ механизма 4
2.1 Определение степени подвижности и класса механизма 4
2.2 Построение планов положений механизма 7
2.3 Построение плана скоростей. 9
2.4 Построение планов ускорений. 11
3 Силовой анализ рычажного механизма 15
3.1 Силовой расчет механизма методом планов сил. 15
3.2 Определение уравновешивающего момента методом Жуковского 24

Оглавление записки часть 2

1 КИНЕМАТИКА ЗУБЧАТЫХ ПЕРЕДАЧ 1
1.1 РАСЧЕТ ДИФФЕРЕНЦИАЛЬНОГО МЕХАНИЗМА 2
1.1.1 РАСЧЕТ ПЛАНЕТАРНОГО МЕХАНИЗМА. 5
1.1.2 РАСЧЕТ СТУПЕНЧАТОЙ ПЕРЕДАЧИ. 7
2 СИНТЕЗ ЭВОЛЬВЕНТНОГО ЗАЦЕПЛЕНИЯ 9
2.1 ОПРЕДЕЛЕНИЕ ГЕОМЕТРИЧЕСКИХ ПАРАМЕТРОВ ЗУБЧАТОГО ЗАЦЕПЛЕНИЯ 9
2.1.1 ПОСТРОЕНИЕ КАРТИНЫ ЗАЦЕПЛЕНИЯ 13
2.2 ОПРЕДЕЛЕНИЕ КАЧЕСТВЕННЫХ ХАРАКТЕРИСТИК ЗАЦЕПЛЕНИЯ. 13
ЛИТЕРАТУРА 16
