Курсовой проект по дисциплине теория машин и механизмов: Механизмы сенного пресса
Брестский государственный технический университет
Кафедра машиноведения
Курсовой проект по дисциплине:"Теория машин и механизмов"
На тему"Механизмы сенного пресса"
Брест 2014
ОА=0,37 м
AB=2*AS2=0,88 м
BC=CD=2*BS4=0,75 м
EC=0,33 м
OD=1,85 м
n1=320 мин(-1)
m2= 21,5 кг
m3=40 кг
m4=m5=30 кг
Z1=28
Z2=14
фаза подъёма =100(градусов)
фаза верхнего выстоя = 20(-//-)
фаза возврата = 125(-//-)

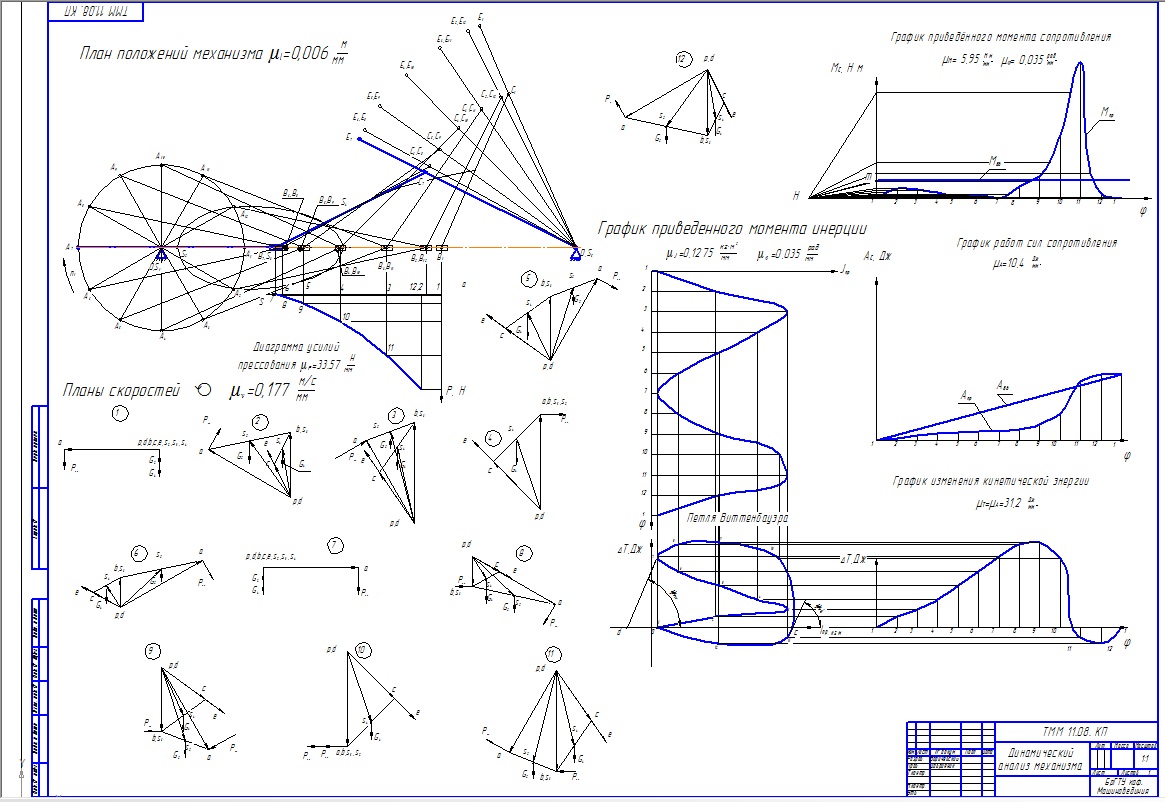

Состав: 1. СТРУКТУРНЫЙ АНАЛИЗ МЕХАНИЗМОВ 2. ДИНАМИЧЕСКИЙ АНАЛИЗ РЫЧАЖНОГО МЕХАНИЗМА 3. СИЛОВОЙ РАСЧЕТ РЫЧАЖНОГО МЕХАНИЗМА 4. РАСЧЕТ КИНЕМАТИЧЕСКОЙ СХЕМЫ ПЛАНЕТАРНОГО РЕДУКТОРА И ПОСТРОЕНИЕ ЭВОЛЬВЕНТНОГО ЗАЦЕПЛЕНИЯ 5. СИНТЕЗ КУЛАЧКОВОГО МЕХАНИЗМА
Софт: КОМПАС-3D 13
