Механизм инерционного конвейера

0
0
9
0
0
50

Юургу, Теория механизмов и машин, СИНТЕЗ И АНАЛИЗ МАШИННОГО АГРЕГРАТА
КП на тему: Механизм инерционного конвейера, 2024

В проекте проведен структурный и кинематический анализ, а также силовой расчет рычажного механизма, расчет маховика по заданному коэффициенту неравномерности, определены основные размеры и построен профиль кулачка кулачкового механизма, проведен синтез эвольвентного зубчатого зацепления с предварительным определением чисел зубьев колес, проведен синтез планетарной зубчатой передачи с предварительным определением ее передаточного отношения, а также кинематический анализ указанной передачи с целью проверки правильности синтеза.
Исходные данные: Механизм инерционного конвейера
Длина кривошипа: 0,17м.
Длина шатуна AB: 1,04м.
Длина коромысла 0,93м.
Длина шатуна CD: 0,45м.
Координаты Х03: 0,9
Y03: 0,38
Y05: 0,31
Частота вращения: 50 об/мин
Усилие сталкивания: 1500Н
Неравномерность: 0,1

ЗАДАНИЕ………………………………………………………………………
АННОТАЦИЯ………………………………………………………………….
СОДЕРЖАНИЕ…………………………………………………………………
ВВЕДЕНИЕ……………………………………………………………….……
1. ПРОЕКТИРОВАНИЕ ПЛОСКИХ ШАРНИРНО-РЫЧАЖНЫХ МЕХАНИЗМОВ …………….….......................................................................
1.1. Определение крайних и промежуточных положений проектируемого механизма ………………………………..……....…..
1.2. Структурный анализ………………………………………...……...
1.3. Кинематический анализ методом планов………………………....
1.3.1. Построение плана скоростей……………………………...
1.3.2. Построение плана ускорений……………………………..
1.4. Силовой расчет……………………………………………………..
1.4.1. Определение инерционных факторов…………................
1.4.2. Силовой расчет группы Ассура II2 (4,5)……………….....
1.4.3. Силовой расчет группы Ассура II1 (2,3)……….................
1.4.4. Силовой расчет группы механизма I класса….……….....
2. РАСЧЕТ МАХОВИКА………...………………………….……………..….
2.1. Построение динамической модели механизма ……………….….
2.2. Построение диаграммы энергомасс (диаграммы Виттенбауэра)..
2.3. Исследование движения механизма (динамической модели).......
2.4. Определение моментов инерции маховика и его размеров……...
3. ПРОЕКТИРОВАНИЕ КУЛАЧКОВЫХ МЕХАНИЗМОВ .……………....
3.1. Построение диаграмм движения толкателя……………………....
3.2. Определение основных размеров механизма…………...…….…..
3.3. Построение профиля кулачка……………………………………...
3.4. Построение и анализ графика угла давления……………………..
4. ПРОЕКТИРОВАНИЕ ЗУБЧАТЫХ МЕХАНИЗМОВ…………..................
4.1. Выбор оборотов двигателя и расчет передаточного отношения зубчатых механизмов…………………………………………………...
4.2. Расчет параметров и синтез простого зубчатого механизма..…..
4.3. Синтез планетарного механизма....……………….………….…...
4.4. Расчет потребной мощности приводного двигателя……….…….
ЗАКЛЮЧЕНИЕ.…………………………………………………….................
БИБЛИОГРАФИЧЕСКИЙ СПИСОК………………………………….……..47


Сообщить о проблеме
Автор
user-avatar Olegarik
Дата
15.05.2026
Язык
Русский
Состав

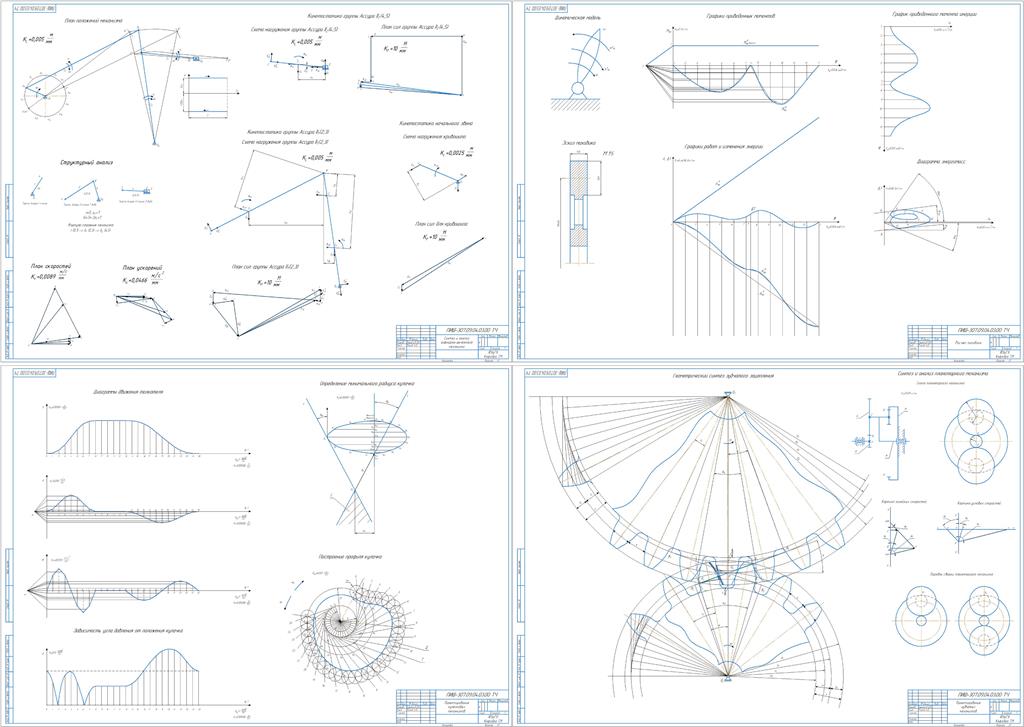

Пз. Исходные данные к проекту: рычажный механизм – задание 9 , вариант 4 , положение механизма 3 ; кулачковый механизм – вариант _37_; зубчатый механизм – вариант ___. 4. Перечень графического материала: рычажный механизм (лист 1); расчет маховика (лист 2); кулачковый механизм (лист 3); зубчатые механизмы (лист 4).
Софт
КОМПАС-3D 23, Учебная версия Как открыть?
Отзывов пока нет
Задать вопрос
Содержимое архива
    • icon-cdw 1_List.cdw
    • icon-cdw 2_List.cdw
    • icon-cdw 3_List.cdw
    • icon-cdw 4_List.cdw
    • icon-doc Zapiska.docx
