КОМПАС 3D 18

Механизм привода конвейера

Белорусско-Российский университет
Кафедра «Основы проектирования машин»
Курсовой проект по дисциплине «Теория машин и механизмов»
На тему«Механизм привода конвейера»
Могилев 2007

Исходные данные: О3С/О3В=2; H=274мм; nкр=70 мин-1; Ψ1=70;Ψ2=110;

Содержание
Введение
1 СИНТЕЗ РЫЧАЖНОГО МЕХАНИЗМА
1.1 Структурный анализ механизма
1.2 Определение недостающих размеров
1.3 Определение скоростей точек механизма
1.4Определение ускорений точек механизма
1.5 Диаграмма движения выходного звена
1.6 Определение угловых скоростей и ускорений
1.7 Определение ускорений центров масс звеньев механизма
1.8 Аналитический метод расчёта
2 СИЛОВОЙ АНАЛИЗ РЫЧАЖНОГО МЕХАНИЗМА
2.1 Определение сил инерции
2.2 Расчёт диады 4-5
2.3 Расчёт диады 2-3
2.4 Расчет кривошипа
2.5 Определение уравновешенной силы методом Жуковского
2.6 Определение мощностей
2.7 Определение кинетической энергии и приведённого момента инерции механизма
3 ГЕОМЕТРИЧЕСКИЙ РАСЧЁТ ЗУБЧАТОЙ ПЕРЕДАЧИ, ПРОЕКТИРОВАНИЕ ПЛАНЕТАРНОГО МЕХАНИЗМА
3.1 Геометрический расчёт зубчатой передачи
3.2 Синтез и анализ планетарного механизма
3.2.1 Синтез планетарного редуктора
3.2.2 Построение плана скоростей и частот вращения звеньев комбинированного зубчатого механизма
4 СИНТЕЗ И АНАЛИЗ КУЛАЧКОВОГО МЕХАНИЗМА
4.1 Построение кинематических диаграмм и определение масштабных коэффициентов
4.2 Выбор минимального радиуса
Заключение
СПИСОК ИСПОЛЬЗУЕМЫХ ИСТОЧНИКОВ

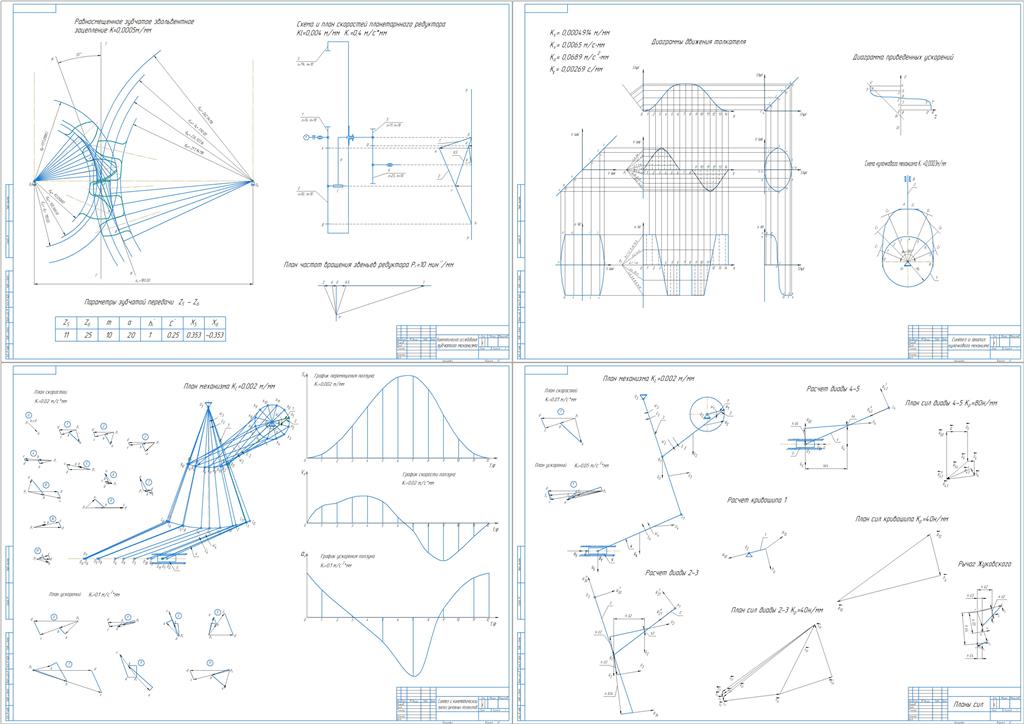

Состав: Синтез и кинематический анализ рычажных механизмов,Планы сил,Кинематическое исследование зубчатого механизма,Cинтез и анализ кулачкового механизма,Титульник,ПЗ Язык документа

Софт: КОМПАС-3D 16 SP2

Просмотр файлов
лист 1.cdw
лист 2.cdw
лист 3.cdw
лист 4.cdw
ПЗ.docx
Титульник.docx
