Механизмы кривошипно-рычажных ножниц. ТММ

Луцкий национальный технический университет
Кафедра оборудования лесного комплекса и теория механизмов и машин
Кусовий проект по дисциплине «Теория механизмов и машин»
На тему: «Механизмы кривошипно-рычажных ножниц»
Луцк 2015

Исходные данные к проэкту: lOA=450 мм; lAB=1950 мм; lBC=650 мм; x=1720 мм; y=545 мм; lAS2=650 мм; lBS2=1300 мм; nдв=910 об/хв; n1=nK=74 об/хв;
m2=620 кг;; JS1=28 кг•м2; JS2=45 кг•м2; JS3=6 кг•м2; Pріз. max=2100кН; δ=1/30; φ1=170 град; m1=13,5 мм; za=40; zb=130; m=6 мм; zak=25; zbk=41; mk=6 мм; h=100 мм; e=0 мм; a1/a2=1,6; φП=φО=100 град; θдоп=24 град; mT=2000 кг
Содержание пояснительной записки (перечень вопросов, подлежащих разработке)
1. Структурный анализ шарнирно-рычажного механизма.
2. Кинематический анализ шарнирно-рычажного механизма.
3. Силовой анализ шарнирно-рычажного механизма.
4. Синтез кулачкового механизма.
5. Синтез и анализ зубчатых передач
Перечень графического материала (с точным указанием обязательных чертежей)

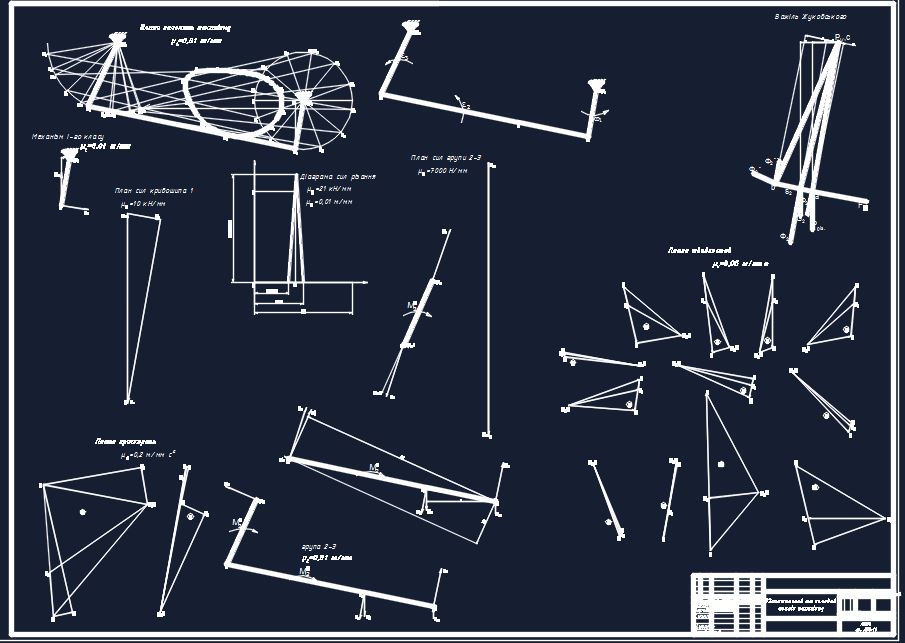

1. Кинематический и силовой анализ шарнирно-рычажного механизма (формат А1).
2. Синтез кулачкового механизма (формат А1).
3. Синтез и анализ зубчатых передач (формат А1).

Состав: Техническое задание, Кинематический и силовой анализ механизма, Синтез и анализ зубчатых передач, Синтез кулачкового механизма. Язык документа

Софт: AutoCAD 2016

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Теория механизмов и машин / Механизмы кривошипно-рычажных ножниц. ТММ

Курсовий проект з
Курсовий проект з
Курсовий проект з
Курсовий проект з
Курсовий проект з
Курсовий проект з
Курсовий проект з
Курсовий проект з
Курсовий проект з
Курсовий проект з
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
