Южно-Уральский государственный университет
Кафедра процессов и машин обработки металлов давлением
Курсовой проект по дисциплине "Компьютерное моделирование металлургических машин"
На тему "конструирование летучих кривошипно-рычажных эксцентриковых ножниц"
Челябинск 2019
Исходные данные поперечное сечение разрезаемых заготовок - круг, квадрат до 80 мм. Марки металла заготовок - нержавеющие, инструментальные, жаропрочные.
В данной работе был проведен обзор конструкций летучих ножниц, описание конструкции и принципа работы сконструированных ножниц и особенности их сборки. Летучие ножницы предназначены для резки полосы в процессе ее движения. По конструкции летучие ножницы подразделяются на барабанные, рычажно-кривошипные, с плавающим кривошипом, качающиеся, маятниковые.

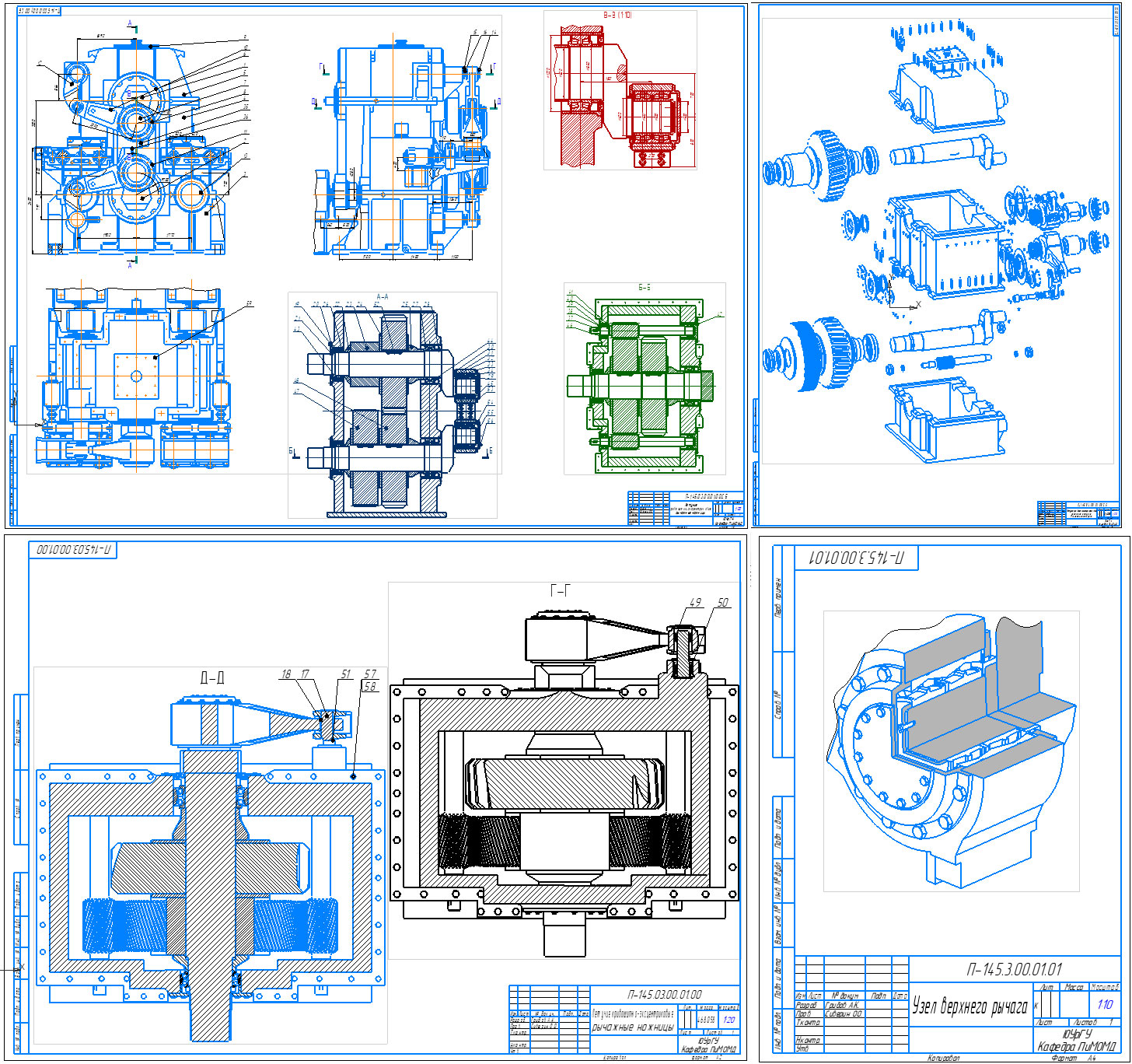

Графическая часть содержит сборочный чертеж летучих кривошипно-рычажных эксцентриковых ножниц, разнесенную сборку и изометрию узла верхнего рычага
Оглавление
ВВЕДЕНИЕ
1. ОБЗОР КОНСТРУКЦИЙ ЛЕТУЧИХ НОЖНИЦ
2. ОПИСАНИЕ КОНСТРУКЦИИ И ПРИНЦИПА РАБОТЫ МАШИНЫ
3. ОСОБЕННОСТИ СБОРКИ МАШИНЫ
ЗАКЛЮЧЕНИЕ
БИБЛИОГРАФИЧЕСКИЙ СПИСОК
