КОМПАС 3D 18

Ножницы рычажные

Слонимский государственный профессиональный колледж
Конструкторская часть для дипломного проекта
по специальности "Техническая эксплуатация автомобилей"

Ручные ножницы по металлу не всегда дают желаемый качественный результат, зачастую при разрезании получается неровный край, образуются заусенцы. Зачастую это происходит из-за того, что ножницы уже затупились, а возможно толщина металла не позволяет сделать это ручными ножницами.
На производстве, когда есть частая необходимость резать листовой металл, лучше использовать стационарные рычажные ножницы, которые позволяют с легкостью разрезать даже толстые листы металла. Расчетов нет.

Состав: Пояснительная записка (ПЗ) Сборочный чертеж (СБ) деталировка( рукаятка,щетка,кулиса, эксцентрик,нож подвижный,нож неподвижный) Язык документа

Софт: КОМПАС-3D 15,2

Просмотр файлов
Ножницы рычажные\1 Рукоятка СБ.cdw
Ножницы рычажные\10 Нож неподвижный.cdw
Ножницы рычажные\2 Щека.cdw
Ножницы рычажные\3 Кулиса.cdw
Ножницы рычажные\4 Конструкторская часть.docx
Ножницы рычажные\5 Эксцентрик.cdw
Ножницы рычажные\8 Нож подвижный.cdw
Ножницы рычажные\Ножницы рычажные СБ.cdw

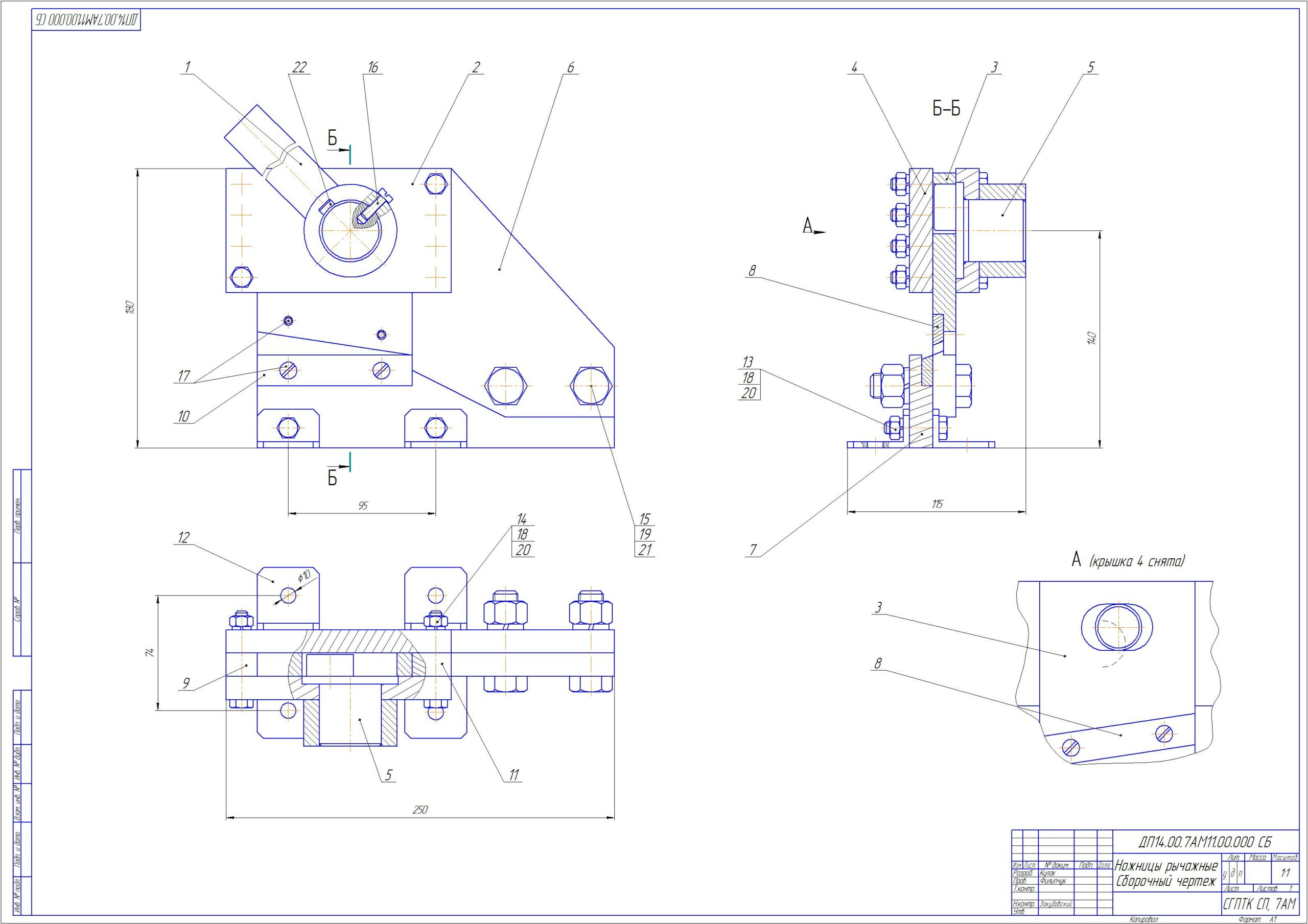

Ножницы рычажные\Ножницы рычажные СБ.jpg
Ножницы рычажные\Ножницы рычажные Спецификация.spw
Ножницы рычажные
