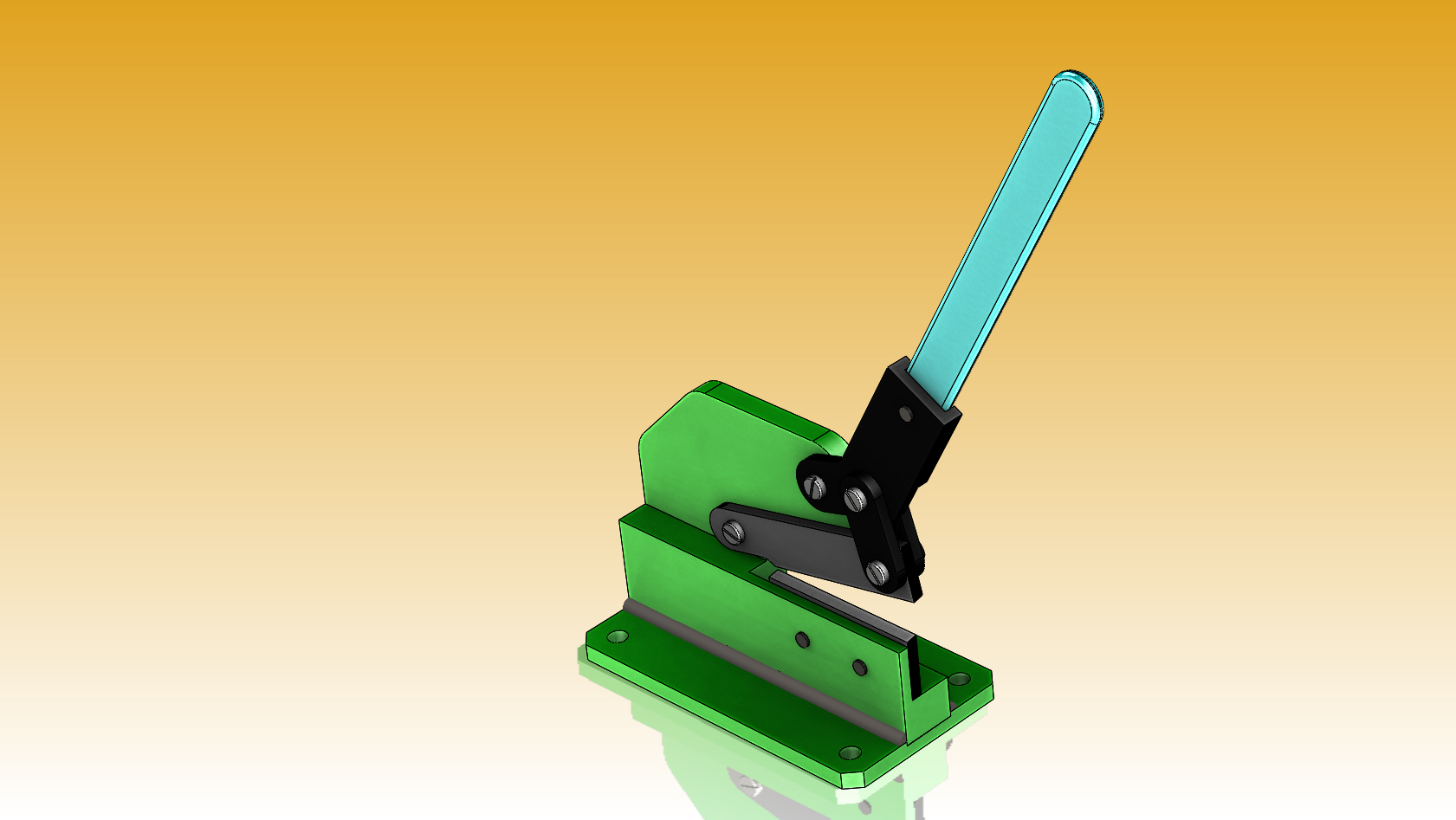

Ножницы рычажные Д76.4.000.000

Ножницы рычажные стационарные с ручным приводом предназначены для резки небольших заготовок из листового металла толщиной от 0,5 до 2 мм. Могут быть использованы в мастерских и на вспомогательных производствах.
Проект может использоваться в познавательных и демонстрационных целях.
Обозначения и наименования приняты условно для удобства проектирования.

Состав: 3D сборки, детали

Софт: SolidWorks 2017

Файлы:
hexagon nuts accuracy class b/
hexagon nuts accuracy class b/Hex Nut 5916_gost.sldprt
Д76.8.000.006 Винт ступенчатый.SLDPRT
Д76.8.010.001 Корпус.SLDPRT
Д76.8.000.002 Контрлезвие.SLDPRT
Д76.8.000.005 Винт ступенчатый.SLDPRT
Д76.8.000.007 Удлинитель рычага.SLDPRT
Д76.4.000.000 Ножницы рычажные.JPG
Д76.8.000.004 Серьга.SLDPRT
screws/
screws/SC GOST 1491_gost.sldprt
Д76.8.010.002 Основание.SLDPRT
Д76.8.000.003 Рычаг.SLDPRT
Д76.6.010.000 СБ Корпус.SLDASM
Д76.8.000.001 Лезвие.SLDPRT
Д76.6.000.000 СБ Ножницы рычажные.SLDASM
plain washer/
plain washer/Washer 10450_2_gost.sldprt
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
