Проектирование и исследование кривошипно-ползунного механизма компрессора

Южно-Уральский государственный аграрный университет
Кафедра прикладной механики
Курсовой проект по дисциплине "Теория механизмов и машин"
На тему: "Проектирование и исследование кривошипно-ползунного механизма компрессора"
Челябинск 2016

Исходные данные:
Средняя скорость поршня, м/с: 9.53
Обороты кривошипа, рад/с: 346.68
Диаметр цилиндра, мм: 101.6
Ход поршня, мм: 86.36
Длина кривошипа, м: 0.04318
Длина шатуна, м: 0.21566
Массы звеньев, кг:
кривошип: 3.882
шатун: 1.941
ползун: 1.663
Коэффициент неравномерности: 1/100
Индикаторная диаграмма компрессора.
Содержание:
ВВЕДЕНИЕ
1 СТРУКТУРНЫЙ АНАЛИЗ МЕХАНИЗМА
2 КИНЕМАТИЧЕСКИЙ АНАЛИЗ
2.1 ГРАФОАНАЛИТИЧЕСКИЙ МЕТОД
2.2 АНАЛИТИЧЕСКИЙ МЕТОД
2.3 КИНЕМАТИЧЕСКИЙ АНАЛИЗ В ПАКЕТЕ ADAMS
3 СИЛОВОЙ АНАЛИЗ
3.1 ГРАФОАНАЛИТИЧЕСКИЙ МЕТОД
3.2 СИЛОВОЙ АНАЛИЗ АНАЛИТИЧЕСКИМ МЕТОДОМ
3.3 СИЛОВОЙ АНАЛИЗ В ADAMS
4 ДИНАМИЧЕСКИЙ АНАЛИЗ
СПИСОК ЛИТЕРАТУРЫ
ПРИЛОЖЕНИЕ

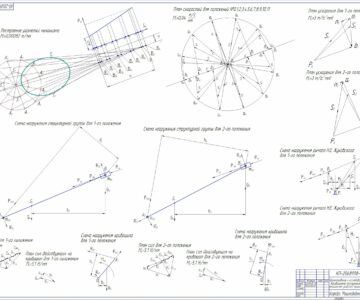

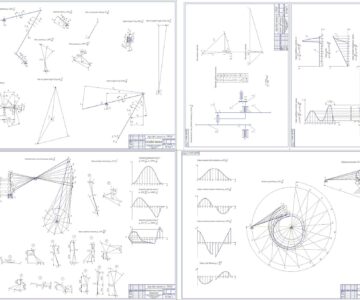

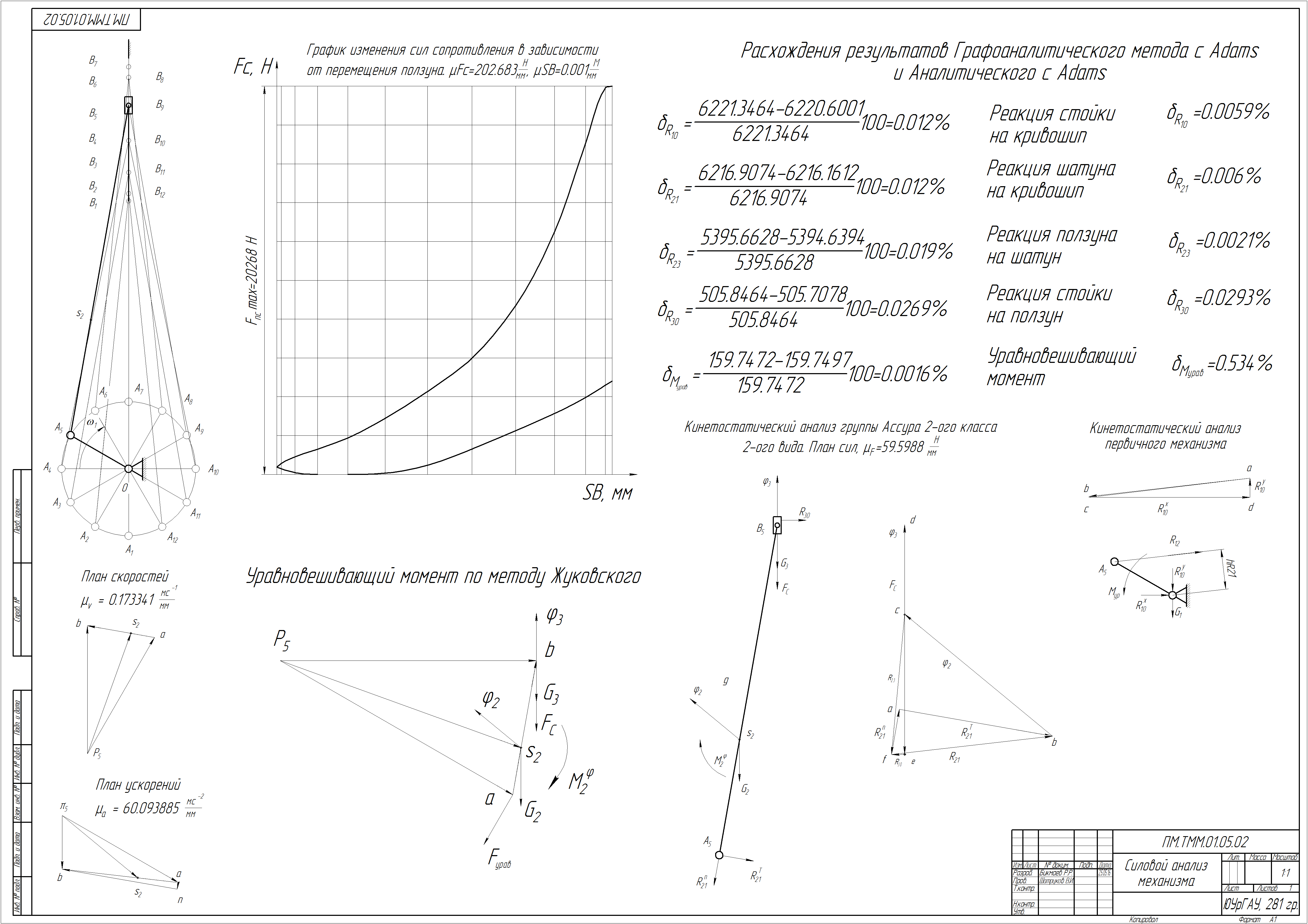

Состав: Лист 1 - Структурный и кинематический анализ механизма(КОМПАС-3D V16), Лист 2 - Силовой анализ механизма(КОМПАС-3D V16), Лист 3 - Динамический анализ механизма(КОМПАС-3D V16), Расчеты (кинематики, силового анализа и динамики в Mathcad 14), Модель (кинематический и силовой анализ в пакете MSC.ADAMS), 3D модель маховика(КОМПАС-3D V16), ПЗ Язык документа

Софт: КОМПАС-3D 16
