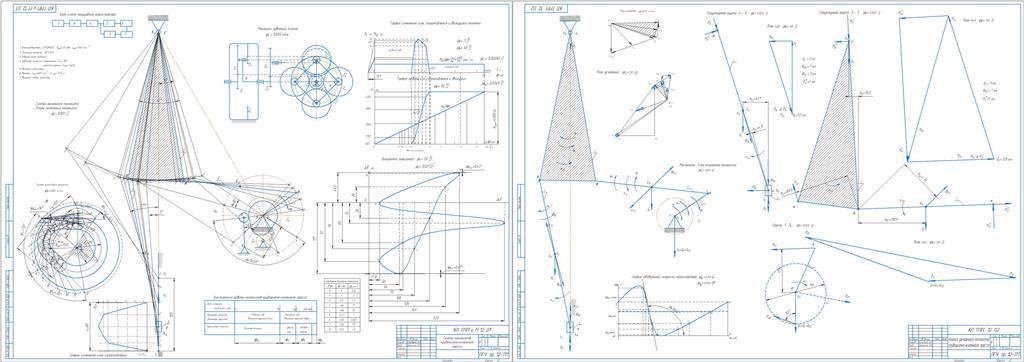

Проектирование образца технологического оборудования для обработки плоских металлических заготовок

Полоцкий государственный университет
Кафедра механики
Курсовой проект по дисциплине: «Теория машин, механизмов и манипуляторов»
На тему: «Проектирование образца технологического оборудования для обработки плоских металлических заготовок»
Новополоцк 2014 г.

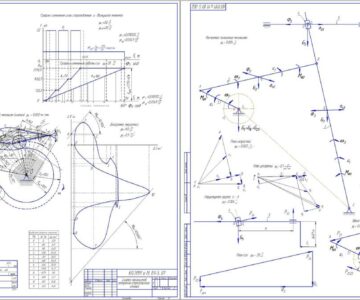

Кривошипно-коленный пресс предназначается для штамповки, холодной калибровки и че-канки. Высадочный (основной) механизм 1, 2, 3, 4, 5 является кривошипно-коромысловым. Коромысло 3 выполнено в виде шарнирного треугольника. Благодаря такой схеме рабочие скорости ползуна в конце хода малы, жесткость механизма пресса увеличивается. Коленча-тый вал 1 высадочного механизма приводится в движение от электродвигателя 11 при помощи планетарного редуктора 12 и зубчатой передачи Z5 – Z6.
Высадочный ползун 5 с закрепленным в нем пуансоном, совершая по вертикали воз-вратно-поступательные движения, осуществляет деформацию заготовки. Диаграмма усилий высадки представлена на рис. 1.1в.
Подача заготовки производится на холостом ходу (вверх) ползуна 5. Механизм пода-чи состоит из кулачка 6, закрепленного на коленчатом валу 1, коромыслового толкателя 7 и тяги 8 с ползуном 9, снабженным приспособлением для подачи заготовки.
При проектировании кривошипно-коромыслового механизма СDЕ следует учесть, что угол между вертикалью и шатуном 4 при крайнем нижнем положении ползуна 5 должен быть не менее 5.

Исходные данные:
Производительность Пр [изд/час] 1700
Максимальное технологическое усилие FТmax [кН] 70
Средняя скорость рабочего хода 6,0
Длина рабочего хода пуансона Н [м] 0.12
Дополнительный ход инструмента НF [м] 0.08
В результате получаем предварительную блок-схему пресса, которую далее принимаем за основу.
1. Электродвигатель приводной
2. Механизм несущий
3. Рабочий орган (пуансон)
4. Механизм зубчатый
5. Механизм кулачковый
6. Маховик
7. Механизм подачи заготовки
