3-D модель кондуктора портального типа

0
270
6276
27
0
20

Лабораторная работа по дисциплине "Основы CAD" на тему "Трехмерное конструирование технологической оснастки".

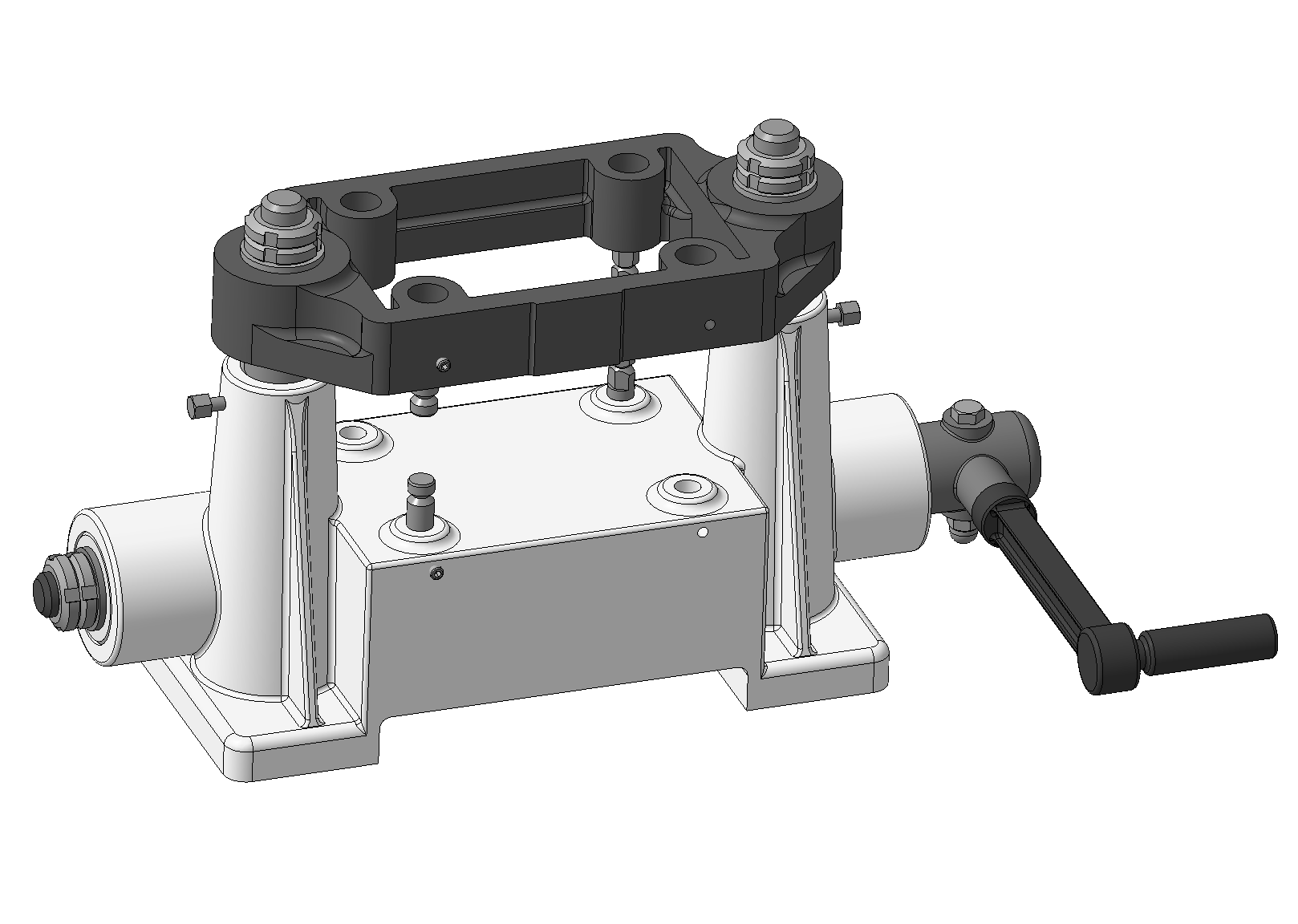

В данной работе представлена трехмерная сборка кондуктора скальчатого портального типа.

Кондукторы - это приспособления, применяемые для обработки заготовок на сверлильных станках, имеющие направляющие втулки для инструмента.
Скальчатые кондукторы консольного или портального типа имеют широкое применение для обработки заготовок различных деталей на сверлильных станках. Скальчатый кондуктор состоит из постоянных нормализованных и сменных узлов (наладок) и деталей. Постоянными узлами и деталями скальчатого кондуктора является корпус, две или три скалки, установленные в корпусе для закрепления кондукторной плиты, постоянная кондукторная плита и механизм для перемещения скалок с постоянной кондукторной плитой вниз при зажиме и вверх при разжиме обрабатываемой детали.

К сменным узлам и деталям скальчатого кондуктора относятся сменные наладки для установки обрабатываемых заготовок и сменные кондукторные плиты, в которых смонтированы кондукторные втулки. Сменные наладки устанавливают, фиксируют и закрепляют на столе корпуса кондуктора, а сменную кондукторную плиту - на нижней плоскости постоянной кондукторной плиты.


Сообщить о проблеме
Автор
user-avatar Whey
Дата
29.12.2013
Язык
Русский
Состав
3D Сборка приспособления + отчет
Софт
Компас-3D 13 SP2 Как открыть?
Отзывов пока нет
Для учебных целей
Задать вопрос
Содержимое архива
  • icon-Валик с шестерней.a3d Валик с шестерней.a3d
  • icon-Кондуктор.a3d Кондуктор.a3d
  • icon-Копия Кондуктор.a3d Копия Кондуктор.a3d
  • icon-Основание.m3d Основание.m3d
  • icon-Отчёт 5 лаба 7 вар.pdf Отчёт 5 лаба 7 вар.pdf
  • icon-Ручка.m3d Ручка.m3d
  • icon-Шпонка.m3d Шпонка.m3d
  • icon-валик.m3d валик.m3d
  • icon-зк.m3d зк.m3d
  • icon-конусная втулка.m3d конусная втулка.m3d
  • icon-основание рукоятки.m3d основание рукоятки.m3d
  • icon-палец.m3d палец.m3d
  • icon-палец 2.m3d палец 2.m3d
  • icon-плита.m3d плита.m3d
  • icon-скалка.m3d скалка.m3d
  • icon-скалка 2.m3d скалка 2.m3d
  • icon-шестерня.m3d шестерня.m3d
