Переналаживаемый скальчатый кондуктор с наладкой для сверления радиально расположенных отверстий в деталях типа валов

0
142
2809
9
0
100

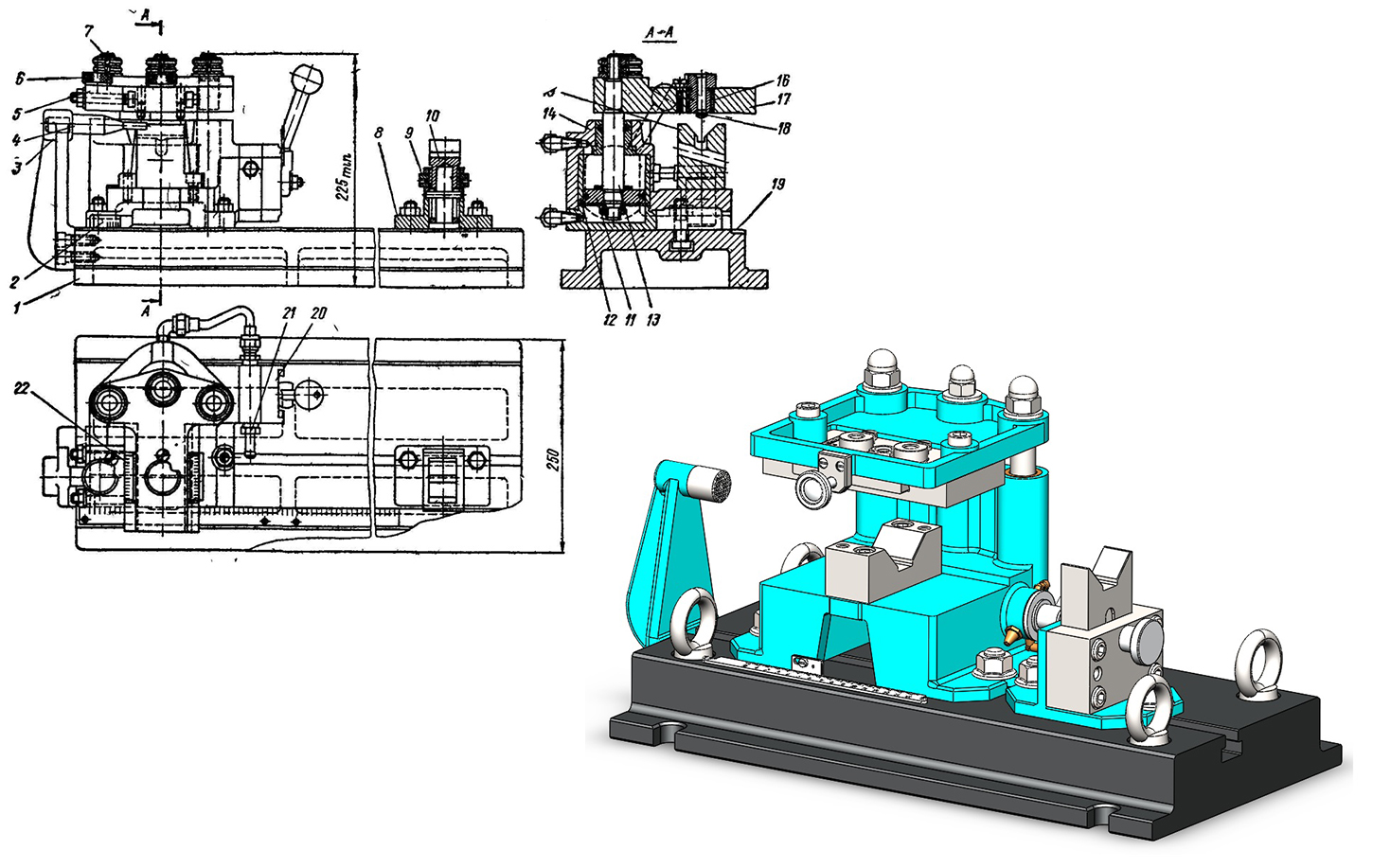

На рисунке показано специализированное безналадочное приспособление – переналаживаемый скальчатый кондуктор с наладкой для сверления радиально расположенных отверстий в деталях типа валов. Кондуктор состоит из плиты 1, на которой смонтирован корпус 14, кондукторной плиты 17, колодки 8 с призмой 10 и упора 4. Обрабатываемая деталь устанавливается на призму 15 до упора 4, смонтированного в кронштейне 3. Колодка 8 с призмой 10 имеет возможность перемещаться вдоль паза плиты 1. С помощью гайки 9 она может устанавливаться на нужную высоту и является дополнительной опорой обрабатываемой детали закрепление и раскрепление обрабатываемой детали осуществляется пневмоприбором, перемещающим кондукторную плиту 17, закрепленную на скалках гайками 7 и зажимными элементами 18.
Наладки по заданной координате обрабатываемого отверстия осуществляется путем перемещения корпуса 14 вдоль плиты 1. При этом отсчет размера производится по линейке 19 и нониусу 2.
Помимо основной кондукторной плиты со втулкой 16 в кондукторе предусмотрено ещё планка – колодка 5 с кондукторной втулкой 6, которая может перемещаться на расстояние 20 мм вправо и влево по продольной оси вала, что дает возможность сверлить отверстия, смещенные от оси вала. Отсчет перемещений в этом случае ведется по линейке 22.
Пневмопривод приспособления состоит из корпуса 14, в котором запрессована втулка 12, поршня 11 и штока 13. Сжатый воздух подается из цеховой магистрали через штуцер 21. Управление подачи воздуха осуществляется краном 20.
Кондуктор снабжен комплектом сменных кондукторных втулок. Других наладочных элементов не требуется, так как необходимая переналадка обеспечивается регулированием специально предусмотренных узлов приспособления. Приспособление используется для обработки деталей с широким диапмзоном как по длине, так и по диаметру. Наибольший диаметр сверления 12 мм.


Сообщить о проблеме
Автор
user-avatar ZloweR
Дата
24.11.2016
Язык
Русский
Состав
3D Сборка
Софт
SolidWorks 2016 Как открыть?
Отзывов пока нет
Задать вопрос
Содержимое архива
      • icon-Болт 7002-2548 ГОСТ 13152-67.SLDPRT Болт 7002-2548 ГОСТ 13152-67.SLDPRT
      • icon-Винт 7006-1219 ГОСТ 9052-69.SLDPRT Винт 7006-1219 ГОСТ 9052-69.SLDPRT
      • icon-Винты с накатанной головкой ГОСТ 21331-75.SLDPRT Винты с накатанной головкой ГОСТ 21331-75.SLDPRT
      • icon-Втулка 7009-0565 ГОСТ 12464-67.SLDPRT Втулка 7009-0565 ГОСТ 12464-67.SLDPRT
      • icon-Втулка 7009-0695 ГОСТ 4741-68.SLDPRT Втулка 7009-0695 ГОСТ 4741-68.SLDPRT
      • icon-Гайка 7003-0305 ГОСТ 8918-69.SLDPRT Гайка 7003-0305 ГОСТ 8918-69.SLDPRT
      • icon-Гайка М20-6H ГОСТ 11860-85.SLDPRT Гайка М20-6H ГОСТ 11860-85.SLDPRT
      • icon-Гайка М20x1,5-6H.35 ОСТ 92-0742-72.SLDPRT Гайка М20x1,5-6H.35 ОСТ 92-0742-72.SLDPRT
      • icon-Колодка 7033-0128 ГОСТ 12198-66.SLDPRT Колодка 7033-0128 ГОСТ 12198-66.SLDPRT
      • icon-Кольцо 112-125-75-1-0 ГОСТ 9833-73.SLDPRT Кольцо 112-125-75-1-0 ГОСТ 9833-73.SLDPRT
      • icon-Рым-болт М12 ГОСТ 4751-73.SLDPRT Рым-болт М12 ГОСТ 4751-73.SLDPRT
      • icon-Угольник фланцевый 6-012 ГОСТ 16055-70.SLDPRT Угольник фланцевый 6-012 ГОСТ 16055-70.SLDPRT
      • icon-Угольник фланцевый 6-012 ГОСТ 16056-70.SLDPRT Угольник фланцевый 6-012 ГОСТ 16056-70.SLDPRT
      • icon-Шайба C.20.37 ГОСТ 11371-78.SLDPRT Шайба C.20.37 ГОСТ 11371-78.SLDPRT
      • icon-Шланг.SLDPRT Шланг.SLDPRT
      • icon-Штифт 8x20 ГОСТ 10773-93.SLDPRT Штифт 8x20 ГОСТ 10773-93.SLDPRT
    • icon-00 Переналаживаемый скальчатый кондуктор с наладкой для сверления радиально расположенных отверстий в деталях типа валов.EDRW 00 Переналаживаемый скальчатый кондуктор с наладкой для сверления радиально расположенных отверстий в деталях типа валов.EDRW
    • icon-00 Переналаживаемый скальчатый кондуктор с наладкой для сверления радиально расположенных отверстий в деталях типа валов.IGS 00 Переналаживаемый скальчатый кондуктор с наладкой для сверления радиально расположенных отверстий в деталях типа валов.IGS
    • icon-00 Переналаживаемый скальчатый кондуктор с наладкой для сверления радиально расположенных отверстий в деталях типа валов.PNG 00 Переналаживаемый скальчатый кондуктор с наладкой для сверления радиально расположенных отверстий в деталях типа валов.PNG
    • icon-00 Переналаживаемый скальчатый кондуктор с наладкой для сверления радиально расположенных отверстий в деталях типа валов.SLDASM 00 Переналаживаемый скальчатый кондуктор с наладкой для сверления радиально расположенных отверстий в деталях типа валов.SLDASM
    • icon-00 Переналаживаемый скальчатый кондуктор с наладкой для сверления радиально расположенных отверстий в деталях типа валов.SLDDRW 00 Переналаживаемый скальчатый кондуктор с наладкой для сверления радиально расположенных отверстий в деталях типа валов.SLDDRW
    • icon-00 Переналаживаемый скальчатый кондуктор с наладкой для сверления радиально расположенных отверстий в деталях типа валов1.PNG 00 Переналаживаемый скальчатый кондуктор с наладкой для сверления радиально расположенных отверстий в деталях типа валов1.PNG
    • icon-1 Плита.SLDPRT 1 Плита.SLDPRT
    • icon-2 Нониус.SLDPRT 2 Нониус.SLDPRT
    • icon-3 Кронштейн.SLDPRT 3 Кронштейн.SLDPRT
    • icon-4 Упор.SLDPRT 4 Упор.SLDPRT
    • icon-5 Колодка с линейкой.SLDPRT 5 Колодка с линейкой.SLDPRT
    • icon-6 Кондукторная втулка.SLDPRT 6 Кондукторная втулка.SLDPRT
    • icon-7 Гайка.SLDPRT 7 Гайка.SLDPRT
    • icon-8 Колодка.SLDPRT 8 Колодка.SLDPRT
    • icon-9 Винт.SLDPRT 9 Винт.SLDPRT
    • icon-10 Призма.SLDPRT 10 Призма.SLDPRT
    • icon-11 Поршень.SLDPRT 11 Поршень.SLDPRT
    • icon-12 Гильза.SLDPRT 12 Гильза.SLDPRT
    • icon-13 Шток.SLDPRT 13 Шток.SLDPRT
    • icon-14 Корпус.JPG 14 Корпус.JPG
    • icon-14 Корпус.SLDPRT 14 Корпус.SLDPRT
    • icon-15 Призма.SLDPRT 15 Призма.SLDPRT
    • icon-16 Втулка.SLDPRT 16 Втулка.SLDPRT
    • icon-17 Кондукторная плита.SLDPRT 17 Кондукторная плита.SLDPRT
    • icon-18 Зажим.SLDPRT 18 Зажим.SLDPRT
    • icon-19 Линейка.SLDPRT 19 Линейка.SLDPRT
    • icon-20 Кран.SLDPRT 20 Кран.SLDPRT
    • icon-21 Штуцер.SLDPRT 21 Штуцер.SLDPRT
    • icon-22 Кондукторная пластина.SLDPRT 22 Кондукторная пластина.SLDPRT
    • icon-23 Скалка.SLDPRT 23 Скалка.SLDPRT
    • icon-24 Втулка направляющих.SLDPRT 24 Втулка направляющих.SLDPRT
    • icon-25 Втулка направляющих нижняя.SLDPRT 25 Втулка направляющих нижняя.SLDPRT
    • icon-26 Втулка штока.SLDPRT 26 Втулка штока.SLDPRT
    • icon-27 Крышка.SLDPRT 27 Крышка.SLDPRT
    • icon-28 Направляющая винта.SLDPRT 28 Направляющая винта.SLDPRT
    • icon-29 Опора для колодки.SLDPRT 29 Опора для колодки.SLDPRT
    • icon-Глушитель.SLDPRT Глушитель.SLDPRT
    • icon-ПЛИТА.JPG ПЛИТА.JPG
