Технология изготовления шестерня редуктора

Московский государственный университет печати имени Ивана Фёдорова
Кафедра печатных и послепечатных процессов
Курсовой проект по дисциплине "Детали машин"
На тему "Технология изготовления шестерни"
Москва 2015

В данной курсовой работе рассматривается технология изготовления шестерни.
В ходе работы представлен анализ применяемости данного шестерни, а также рассмотрена деталь с точки зрения технологичности. На основании анализа приведена таблица размеров с указанием допусков и предельных отклонений.
1. На основании технико-экономического анализа производства установлено, что наиболее экономичным методом получения заготовок для изготовления 1000 штук деталей является горячая штамповка на ГКМ.
2. В курсовом проекте разработан рациональный маршрутно-операционный технологический процесс обработки резанием детали «Шестерня»
3. Для обеспечения процесса обработки резанием детали «Шестерня» разработана необходимая технологическая документация.

Данная деталь является шестерней, устанавливается в коническо-цилиндрическом редукторе и предназначена для установки сопрягаемых деталей и передачи крутящего момента. Деталь работает в условиях действия радиальной знакопеременной нагрузки и крутящего момента в равномерном режиме без циклических нагрузок на невысоких оборотах. Поверхности шпо¬ночного паза, передающие крутящий момент, испытывают нагрузку на смятие.

Состав: Маршрут обработки детали Шестерня Язык документа

Софт: КОМПАС-3D 15

Сайт: www

Файлы:
Чертеж_шестерня_заготовка.cdw
Операционнаякарта_шестерня.xlsx
Ведомость оснастки_шестерня.xlsx

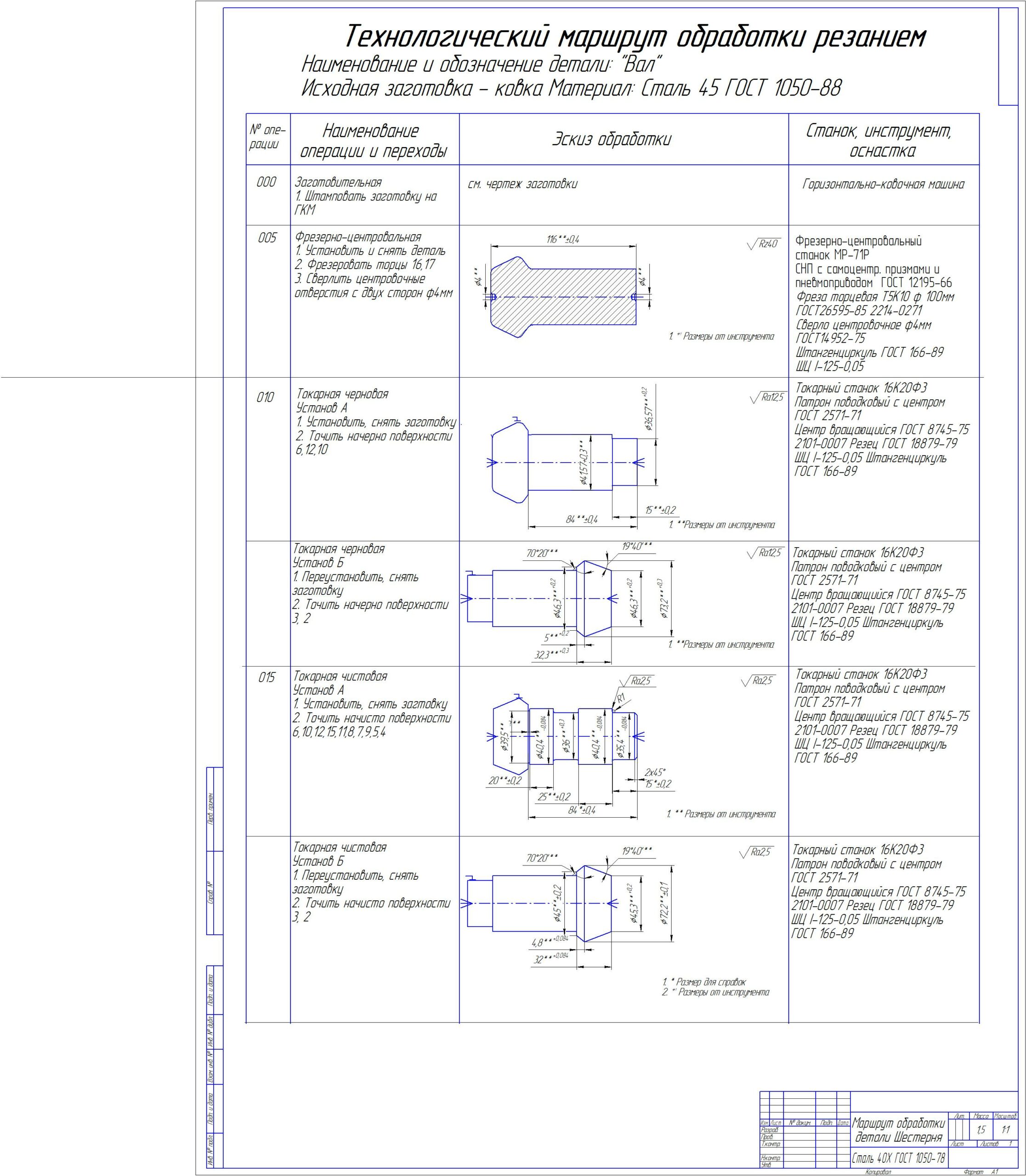

Маршрут лист1_шестерня.cdw
Курсовая_шестерня.docx
Чертеж_шестерня.cdw
Карты контроля_шестерня.xlsx
Маршрут лист 2_шестерня.cdw
