Разработка технологии и оснастки при изготовлении литьем детали «шестерня»

Тульский Государственный Университет ТулГУ
Кафедра «Сварка, литье и технологии конструкционных материалов»
Курсовая работа по дисциплине «Производство заготовок в песчаных формах»
На тему: «Разработка технологии и оснастки при изготовлении литьем детали «шестерня»
Тула 2018

Исходные данный: деталь чертеж "Шестерня".
В данной работе разрабатывается технологическая оснастка при изготовлении литьем детали "Шестерня".

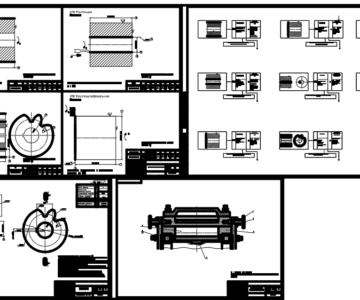

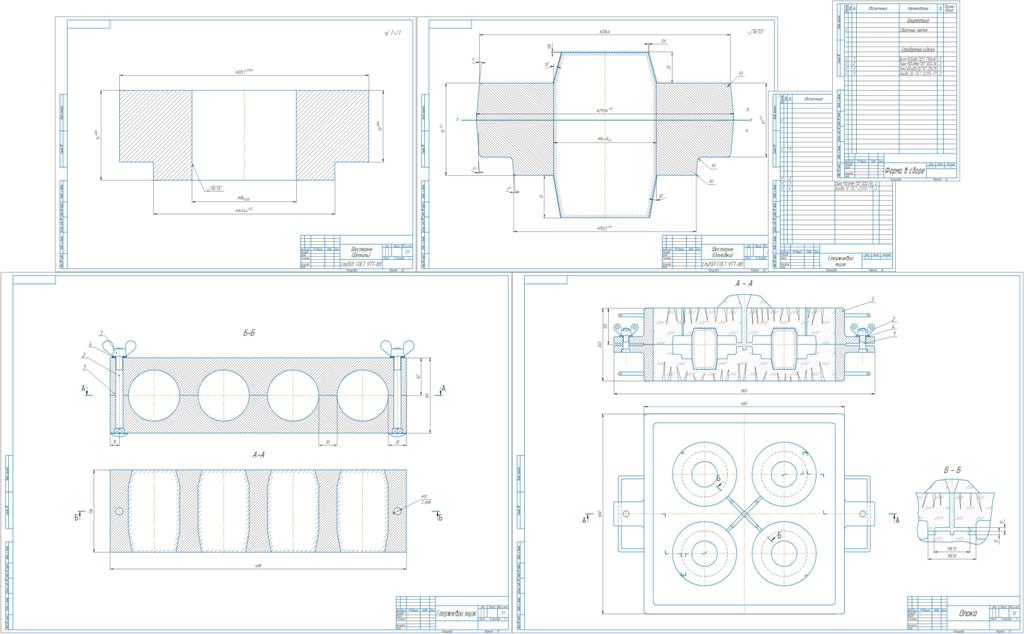

Графическая часть содержит: чертеж детали, чертеж отливки, сборочный чертеж формы в сборе, сборочный чертеж стержневого ящика, спецификацию форма в сборе, спецификацию стержневого ящика.
Содержание: 1. Введение
2. Технологическая часть
2.1 Анализ конструкции литой детали
2.2 Выбор материала и его технические характеристики
2.3 Выбор смеси
2.3.1 Выбор формовочной смеси
2.3.2 Выбор смеси для изготовления стержней
2.4. Выбор допусков, припусков и класса точности
2.5 Формовочные уклоны и галтели
2.6. Выбор стержня
2.7. Размеры и конструкция опок
2.8. Выбор метода формовки
2.9. Выбор плавильного агрегата
2.10. Способ выбивки отливок
2.11. Очистка и обрубка отливок
3. Конструкторская часть
3.1 Масса металла в отливке и детали
3.2 Оптимальное время заливки металла
3.3 Литниковая система
3.4 Средний напор металла при заливке в форму
3.5 Масса заливаемого металла в форму
4. Заключение
5. Список использованных источников
6. Приложения

Состав: Деталь, Отливка, Форма в сборе (СБ), Стержневой ящик (СБ), спецификация формы в сборе, спецификация стержневого ящика. ПЗ. Язык документа

Софт: КОМПАС-3D 15

Файлы:

Каталог / Промышленность / Металлургия / Литейное производство и пресс-формы / Разработка технологии и оснастки при изготовлении литьем детали «шестерня»

спецификация стержневого ящика.spw
Спецификация форма в сборе.spw
Стержневой ящик.cdw
Форма в сборе.cdw
Шестерня (Деталь).cdw
Шестерня (Отливка).cdw
эскиз отливки.png
Эскиз СтЯ.png
эскиз детали.png
форма в сборе.png
Курсовой проект Шестерня.docx
