Автоматизация производственного процесса изготовления детали Втулка

Барановичский государственный университет
Кафедра технологии машиностроения
Курсовой проект по дисциплине "Автоматизация производственных процессов"
На тему :"Автоматизация производственного процесса изготовления детали Втулка"
Барановичи ,2015

В данном проекте рассматривается производственный процесс изготовления детали Втулка ,все составляющие этого процесса.Графическая часть включает в себя чертёж детали Втулка,чертеж компоновки цеха ,в котором происходит процесс изготовления данной детали ,чертеж траектории движения промышленных роботов ,циклограмму работы промышленных роботов .
Курсовой проект содержит 2 листа формата А3 , 1лист формата А2,1лист формата А4 графической части ,37 страниц пояснительной записки ,содержащей 10 рисунков,14 таблиц

Втулка представляет собой конической либо цилиндрической формы деталь с осевым отверстием для вхождения другой детали. Втулки предотвращают преждевременный износ механизма.

Состав: Втулка,Компоновка,Траектория ,Циклограмма Язык документа

Софт: КОМПАС-3D 15

Каталог / Автоматизация / Автоматизация производственного процесса изготовления детали Втулка

Просмотр файлов

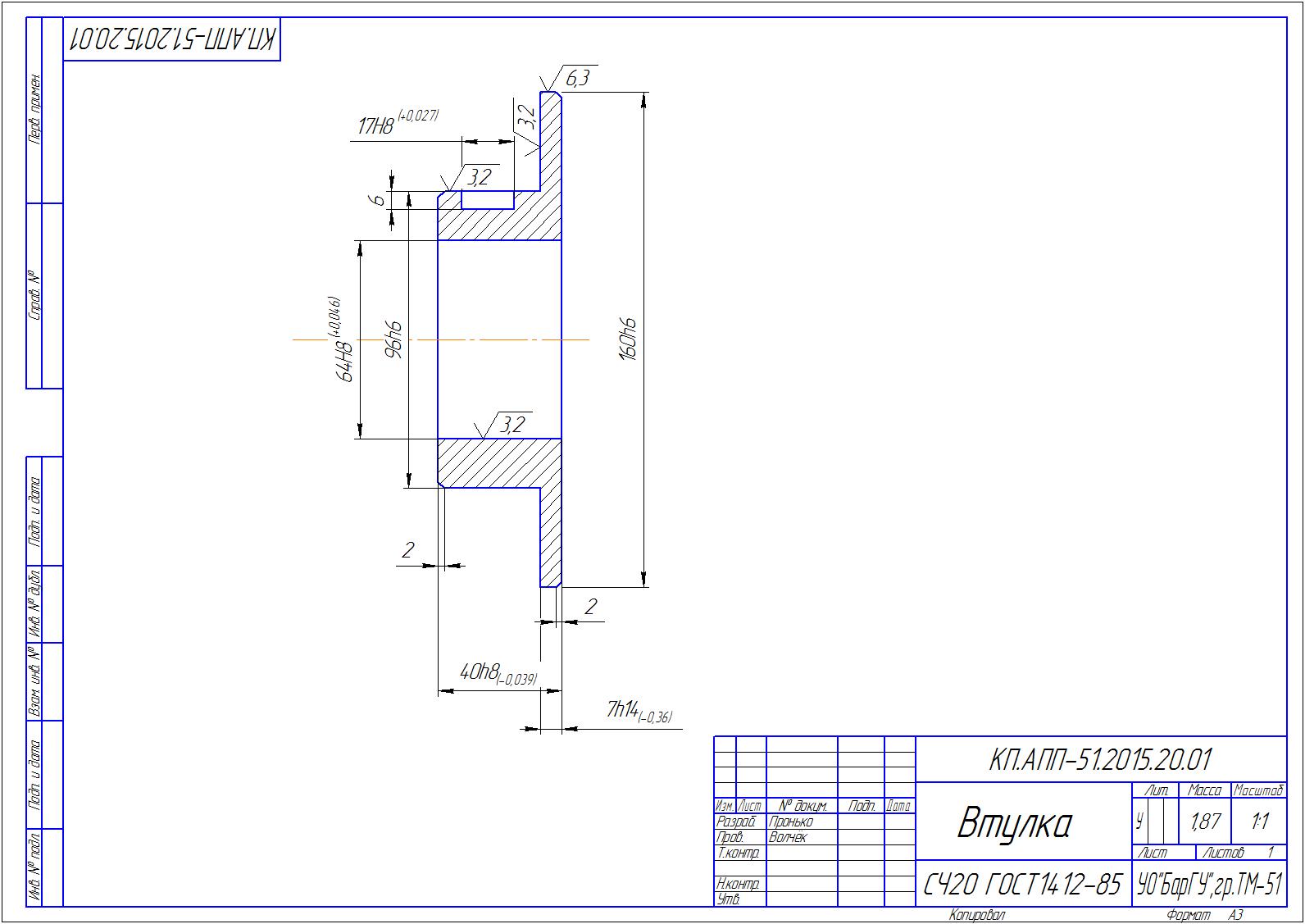

vtulka а3.cdw
компоновка
траектория с точками а3.cdw
отчет атпп.docx
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
