Конкурс асов 3D-моделирования

Диплом изготовления детали типа корпус

Національний університет Львівська політехніка
Кафедра Технологія машинобудування
Дипломний проект з дисципліни Технологія машинобудування
На тему "Проектування дільниці механічного оброблення деталі НПФ 1.02.01.01.00.001"
Львів 2015

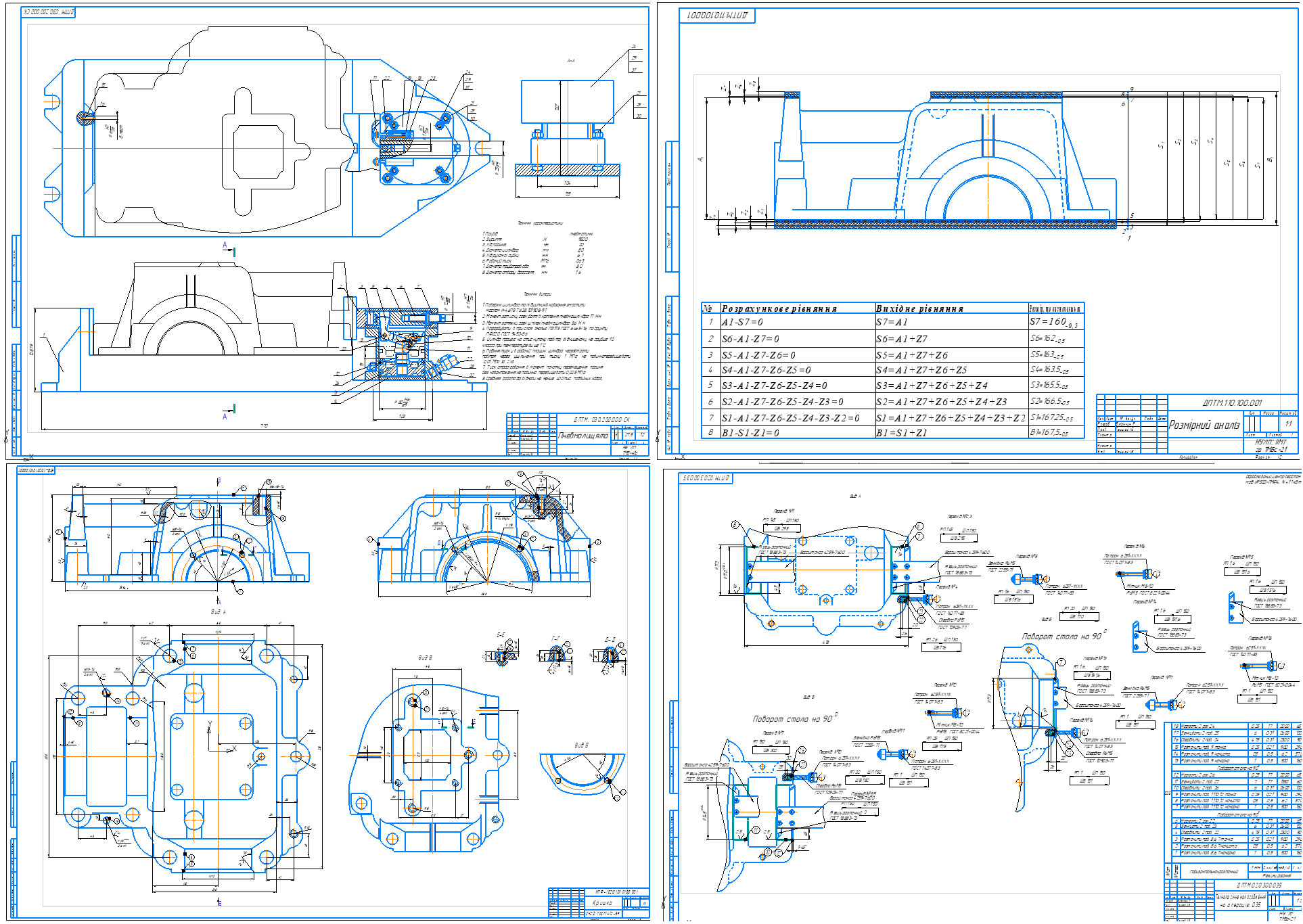

Дана дипломна робота містить результати розробки технологічного процесу виготовлення деталі та виробу. Технічно дотримана побудова технологічного процесу виготовлення виробу наведена в пояснювальній записці, що складається з 8 розділів. В першому розділі проводиться попереднє опрацювання проектних рішень, а саме аналіз службового призначення виробу і відпрацювання конструкції виробу на технологічність. Другий розділ містить розробку технологічного процесу виготовлення виробу, його техніко-економічний аналіз, і вибір основного устаткування, що є одним з важливих факторів забезпечення високого рівня технологічної підготовки виробництва нового виробу. В третьому розділі було спроектовано та розраховано три пристрої ( пристрій для закріплення та встановлення заготовки на токарно – карусельному верстаті, пристрій для свердління, пристрій для вимірювання торцевого биття). В четвертому розділі проведено компоновку механоскладальної дільниці. У п’ятому розділі подано організаційну схему цеху. У шостому розділі надані рекомендації щодо підвищення безпеки у цеху. У сьомому розділі окреслено природні та техногенні небезпеки у місцевості виробництва та заходи їх подолання. У восьмому розділі доведено економічну доцільність розроблення нового техпроцесу.
Пояснювальна записка містить основні розрахунки, 15 таблиць для наведення результатів однотипних розрахунків, наочності та зручності порівняння показників, а також графічні ілюстрації для пояснення тексту РПЗ.
Пояснювальна записка складається з 98 сторінок. До записки додаються додатки, які містять маршрутну і операційну карти, карти ескізів.
Ключові слова: Технологічний процес, тип виробництва, технологічність, точність поверхні, технологічні бази, технологічний граф, припуск, розмірний аналіз, режими різання.
