Изготовление детали типа кольцо

НТУУ "КПИ"
Кафедра изготовления приборов
Расчетная работа по дисциплине "Технология приборостроения"
На тему "Изготовление детали типа кольцо"
Киев 2015

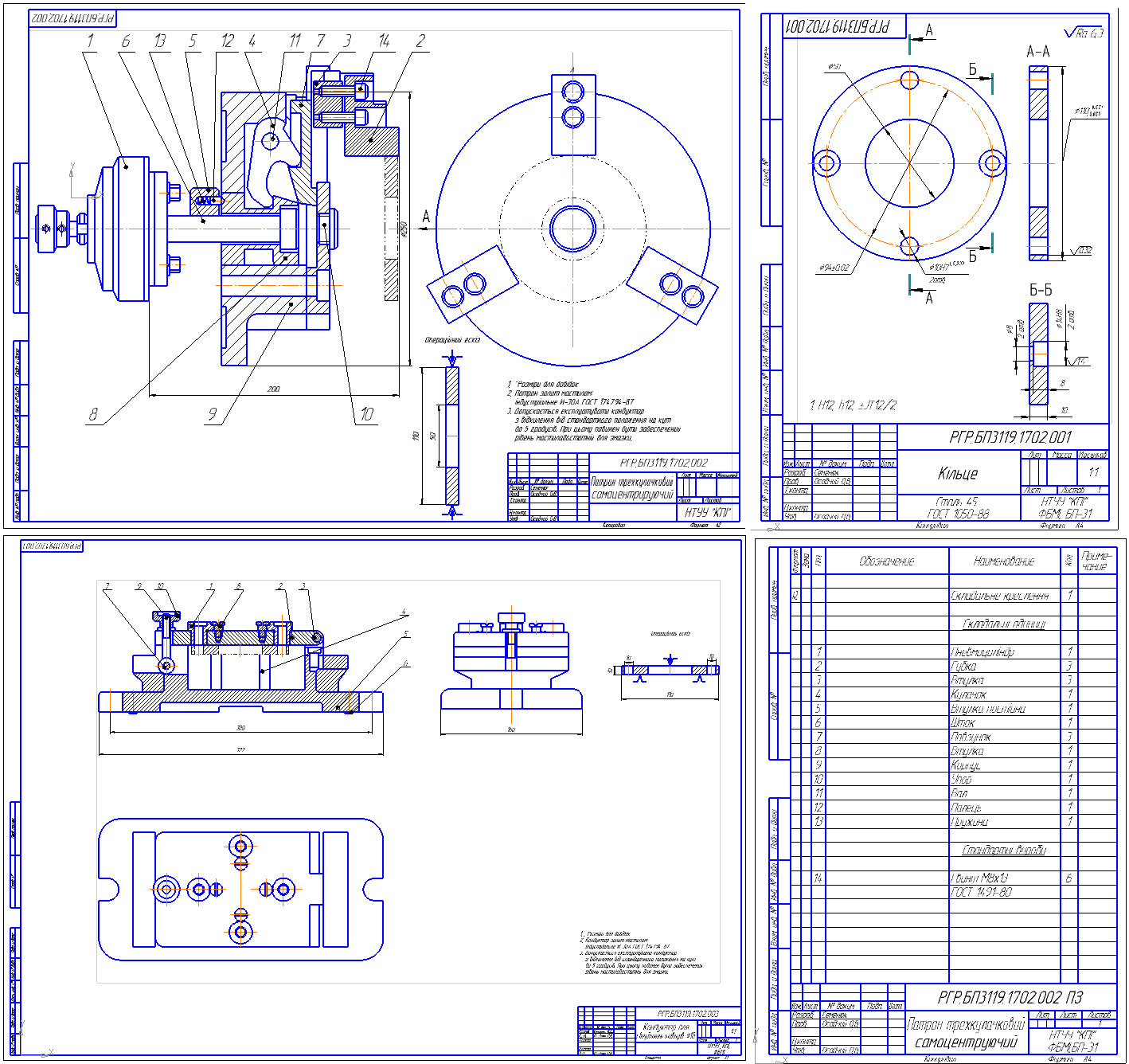

У даній роботі виготовляється деталь типу кільце(А4), також представлені деталювання пристосувань для виготовлення (кондуктор,патрон).
Деталь представлена у вигляді циліндра висотою 10мм, та ∅110 мм , зовнішня поверхня циліндра має 8 квалітет, а весь циліндр 12 квалітет. Також вона має чотири отвори, два з яких мають ∅14мм та 12 квалітет, інші два мають ∅10мм та 7 квалітет.
Деталь "Кільце" призначена для забезпечення фіксації поршня у насосному механізмі. Лінійна швидкість руху поршня V = 2,5 м / сек і для забезпечення високої зносостійкості робочої поверхні застосований відповідний матеріал: Сталь 45 ГОСТ 1050-88.

Состав: Деталь, Кондуктор + деталировка, Патрон трехкулачковий самоцентрируючий, Спецификации, ПЗ Язык документа

Софт: КОМПАС-3D v15.2

Сайт: www

Файлы:
ТП-ргр\деталь\1.cdw
ТП-ргр\деталь\1.cdw.bak
ТП-ргр\деталь\записка_ТП.docx
ТП-ргр\кондуктор\винт.cdw
ТП-ргр\кондуктор\гайка.cdw
ТП-ргр\кондуктор\кондуктор(готовый).cdw
ТП-ргр\кондуктор\Плита верхня.cdw
ТП-ргр\кондуктор\Спец кондуктор.cdw
ТП-ргр\кондуктор\Чертеж шпильки.cdw
ТП-ргр\Патрон
ТП-ргр\Патрон
ТП-ргр\Патрон
ТП-ргр\Патрон
ТП-ргр\деталь
ТП-ргр\кондуктор
ТП-ргр\Патрон
ТП-ргр
