Новосибирский государственный технический университет, кафедра "технология машиностроения", Инструментальная оснастка, выбор инструментальной оснастки, используемой при изготовлении детали "фланец", Новосибирск, 2014.

В данной РГЗ осуществлен выбор оснастки и обоснование этого выбора для обработки детали "фланец".

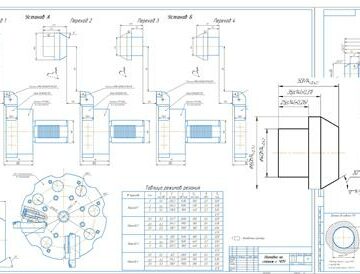

Состав: ПЗ, Схемы установки инструмента в револьверной головке, схемы обработки, траектории движения инструмента. Язык документа

Софт: КОМПАС-3D 13

Файлы:
ИнстрОснастка\Введение.cdw
ИнстрОснастка\Литература.cdw
ИнстрОснастка\ПЗ1.cdw
ИнстрОснастка\ПЗ2.cdw
ИнстрОснастка\Револьверная головка.cdw
ИнстрОснастка\Содержание.cdw
ИнстрОснастка\Схема установки инструмента.cdw
ИнстрОснастка\Траектория инстр УстА.cdw
ИнстрОснастка\Траектория резца УстБ.cdw
ИнстрОснастка\Траектория сверла УстБ.cdw
ИнстрОснастка\Траектория фрезы УстВ.cdw
