Изготовления детали на станке ЧПУ с использованием G-кода

Бережанський агротехнічний інститут НУБіД
кафедра Машинобудування
дисципліна Верстати з ЧПУ та верстатні комплекси
тема виготовлення деталі на верстаті з ЧПУ за допомогою G-коду
2019

В даній роботі відбувається підбір верстата з ЧПУ, підбір інструментів (різці, фрези тощо) та оправки для вииготовлення Штиря. Також відбувається підбір параметрів обробки ( за допомогою онлайн калькулятора ) , вибір операцій обробки і написання програми для виготовлення деталі (G-коду).
Письмова частина складається з:
1. Завдання.
2. Верстат для виготовлення вибраної деталі.
3. Підбір ріжучого інструменту.
4. Інструмент та параметри обробки.
5. Вибір операцій обробки.
6. Програма (G-код) для виготовлення деталі.

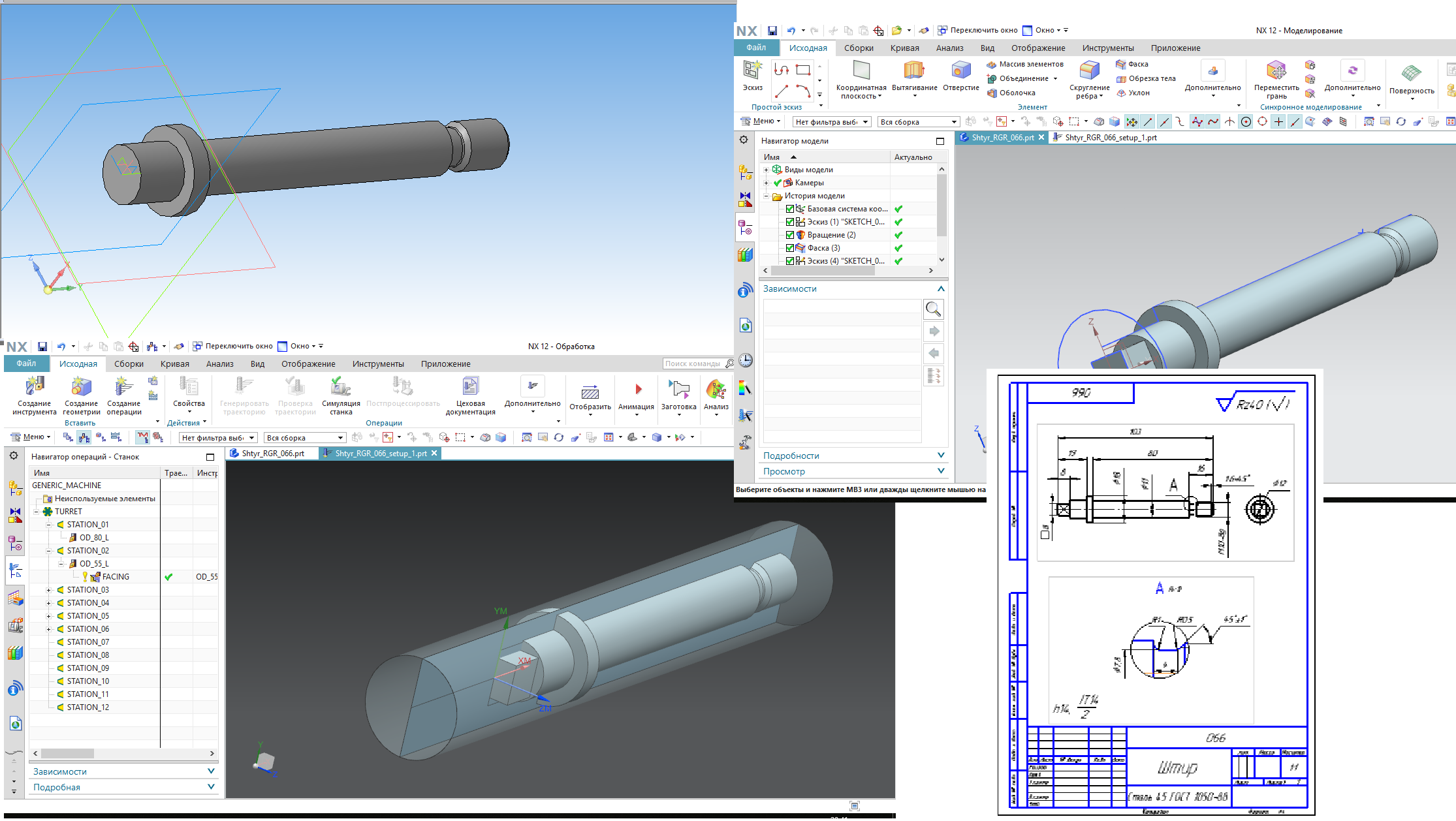

Графічна частина складається з креслення деталі, схеми деталі з позначенням позицій, рисунка закріплення заготовки, 3Д моделі деталі (в компас 3Д і NX) з побудованим маршрутом виготовлення і побудованим G-кодом.
