НУХТ,
133 Отраслевая технология машиностроения,
Курсовой проект по дисциплине Технологія машинобудування

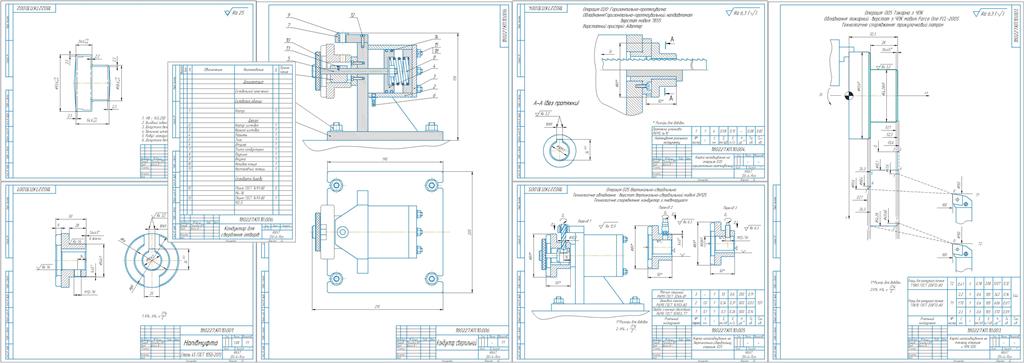

на тему Технология изготовление деталь "Напівмуфта"
Киев 2019
Деталь "Напівмуфта" з урахуванням конструкції та технологічних ознак відноситися до класу деталей - тіла обертання типу "Втулка".
Деталь "Напівмуфта" виготовляється із Сталі 45 ГОСТ 1050-2013; маса деталі m=1,08 кг; габаритні розміри Ø89×l 50 мм. Деталь "Напівмуфта" має ряд зовнішніх та внутрішніх циліндричних поверхонь обмежених торцевими поверхнями. До основних поверхонь відносяться: найбільш точні поверхні Ø54h7 та Ø30H7 з параметром шорсткості Ra 1,6 мкм. Передбачені також шпоночний паз 10N9 та паз h9 B25 L89мм . До технологічних поверхонь відносяться 6 фасок 1,6×45˚ та 1 фаска 1×45˚
ВСТУП
1. ЗАГАЛЬНИЙ РОЗДІЛ
1.1 Визначення класу деталі та описання її конструктивних особливостей…….
1.2 Матеріал деталі та його властивості…………………………………………...
1.3 Аналіз технологічності конструкції деталі……………………………………
1.4 Вибір типу виробництва.....................................................................................
2. ТЕХНОЛОГІЧНИЙ РОЗДІЛ
2.1 Вибір виду заготованки та обґрунтування методу її виготовлення……...…
2.2 Вибір величин загальних припусків та розрахунок розмірів заготованки з допусками. Визначення коефіцієнту використання матеріалу…………….……
2.3 Економічне обґрунтування вибору виду заготованки…………………….…
2.4 Розробка маршрутів обробки поверхонь деталі та її технологічного процесу механічної обробки……………………………………………………………..….
2.5 Визначення величин міжопераційних припусків аналітичним методом на одну поверхню Ø54h7 та табличним методом на решту поверхонь деталі.……
2.6 Вибір технологічного обладнання, спорядження, різальних та вимірювальних інструментів……………………………………………………………………...…
2.7 Докладний розрахунок режимів різання та норм часу на вказану технологічну операцію 005………………………………………………….…….
2.8 Визначення режимів різання на решту технологічних операцій……….……
2.9 Встановлення обґрунтованих норм часу на решту технологічних операцій..
2.10 Оформлення технологічної документації……………………………………...
Перелік використаної літератури ……………………………………………………
