Технология изготовления детали "Палец"

Харьковский машиностроительный колледж
Кафедра обработки деталей на станках
Курсовой проект по дисциплине "Технология машиностроения"
На тему: "Технология изготовления детали Палец"
Харьков 2016

Темой курсового проекта является «Технология изготовления пальца рулевого механизма трактора Т150».
В первом разделе пояснительной записки определены конструктивный код детали, который используется в САПР, проведен анализ технологичности детали.
Во втором разделе обоснования выбора исходной заготовки, согласно ГОСТ 7505-89 выбраны общие припуски, рассчитан массу поковки, определены общие припуски, рассчитан массу поковки, определен коэффициент использования материала К = 0,86, что подтверждает правильность выбранного метода получения заготовки с точки зрения рационального использования металла.
Разработан план технологического процесса (маршрутной технологии), рассчитано заданную операцию 015 (токарную с ЧПУ), а также составлен управляющую программу в этой операции.

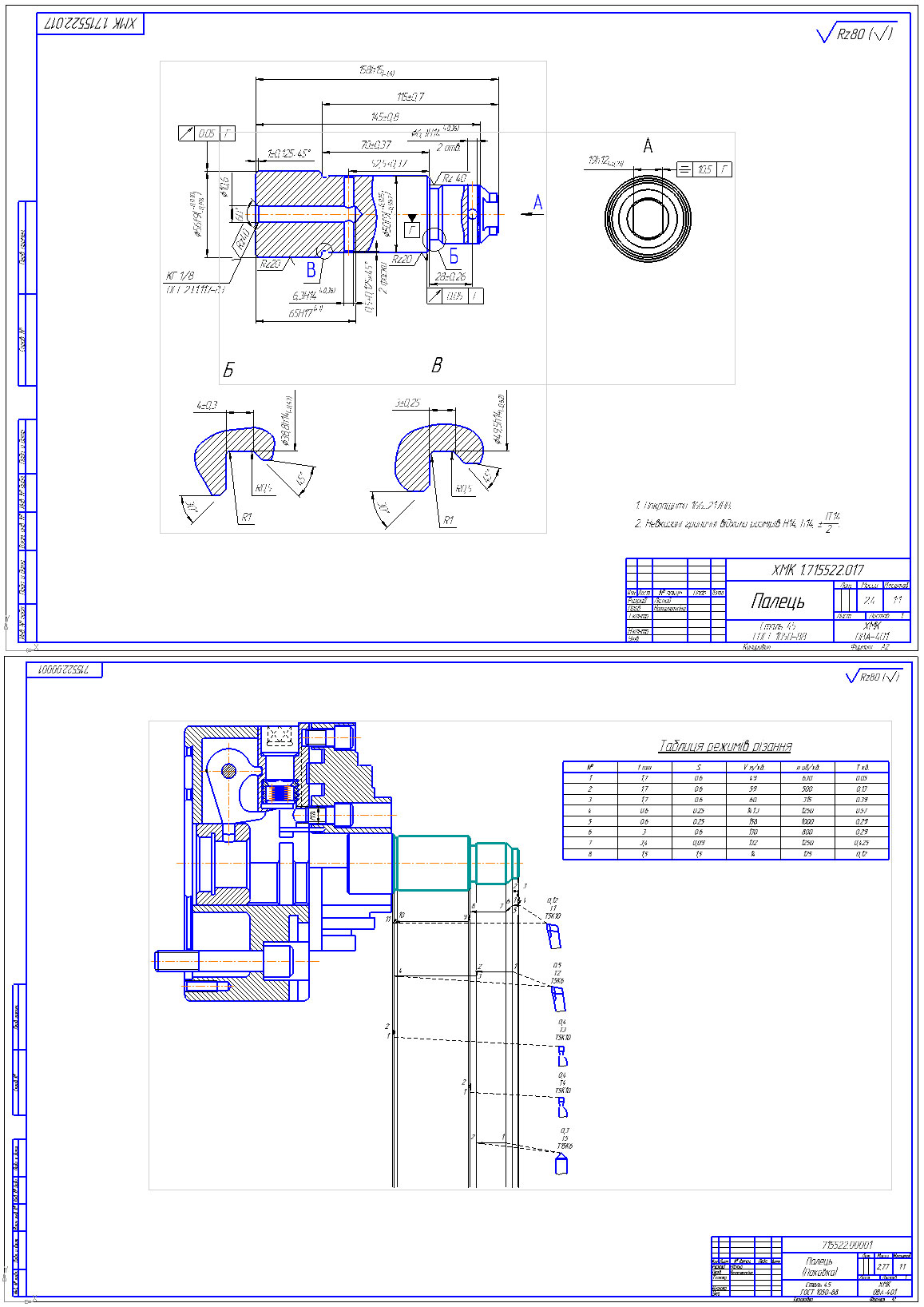

В графической части проекта выполнен чертеж исходной заготовки. Разработан технологический процесс, в котором предусмотрено использование высокопроизводительного оборудования, эффективно используемого в условиях серийного производства станков с ЧПУ, которые обеспечивают заданное количество и точность размеров деталей, обрабатываемых. В соответствии с требованиями современной технологии назначен рациональные режимы резания, предусмотрено использование прогрессивных вспомогательных и режущих инструментов и средств измерения.
В графической части по результатам расчетов разработанных операций механической обработки детали выполнена схема наладки на 015 операцию.
Во время выполнения курсового проекта широко использовалась научно-техническая литература, стандарты и справочники.

Технологическая характеристика детали
Размерная характеристика:
 самый наружный диаметр (56) - 8;
 наибольшая длина (158) - Е;
 с центральным отверстием диаметром (8,3) - 2;
Группа материала (Сталь 45-1-а ГОСТ 1050-88) - 04.
Вид детали - обработка резанием - 4.
Вид исходной заготовки:
 штамповка объемная некалиброванная - 24;
 квалитет наружной поверхности (9) - 3;
 квалитет внутренней поверхности (14) - 1.
Параметр шероховатости (Rz 20) - 3.
Степень точности (8) - 4.
Вид дополнительной обработки: с термообработкой между операциями обработки резанием к HRCЭ 50 с покрытием - 5.
Характеристика массы m = 2,4 кг - Б.
Таким образом определены конструкторско-технологический код детали в САПР:
715522 8Е20442431345Б.

Зміст
Анотація
1. Характеристика деталі
1.1. Конструкторська і технологічна характеристика деталі
1.2. Технологічний аналіз конструкції деталі
1.3. Матеріал деталі, його властивості
1.4. Аналіз технічних вимог
1.5. Аналіз технологічності конструкції деталі
2. Проектування вихідної заготовки
2.1 Вибір вихідної заготовки
2.2 Визначення коефіцієнту використання матеріалу
3. Розробка плану технологічного процесу
3.1 Послідовність обробки поверхонь
3.2 Маршрутно-технологічний процес механічної обробки деталі
4. Визначення операційних припусків та розмірів
5. Розробка заданої операції технологічного процесу
5.1 Розрахунок операції
5.2 Розробка траєкторії руху інструмента
5.3 Розробка керуючої програми
6. Розрахунок норм часу на інші операції
7. Спеціальний розділ
Література

Состав: ПЗ, заготовка(чертеж), деталь(чертеж), карта наладки(чертеж) Язык документа

Софт: КОМПАС-3D 14

Файлы:

Каталог / Машиностроение и механика / Технология машиностроения / Технология изготовления детали "Палец"

Лісний кресленики техмаш\ЛеснойДеталь.cdw.bak
Лісний кресленики техмаш\Чертеж деталь Лісний.cdw
Лісний кресленики техмаш\Чертеж деталь Лісний.jpg
Лісний кресленики техмаш\Чертеж заготовка Лісний.cdw
Лісний кресленики техмаш\Чертеж наладка Лісний.cdw
Лісний кресленики техмаш\Чертеж.cdw.bak
Лісний кресленики техмаш\Чертеж.jpg
Лісний кресленики техмаш\ЧертежНаладка.cdw.bak
Лісний кресленики техмаш\ЧертежНаладкаТочно.cdw.bak
Лісний кресленики техмаш
Відомість курсового проекту Лісний.doc
Лісний курсовий техмаш.doc
