Комплект документов технологического процесса механической обработки детали ,,Вал гидродвигателя,,

Комплект документів технологічного процесу механічної обробки деталі ,,Вал гідродвигуна,, зі шліцами. Дана деталь встановлюється на підшипниках кочення і використовується у радіально-поршневому гідромоторі Compact CA50 багатократної дії. Шліцьовий вал має дві посадочні шийки під підшипники кочення і шліци евольвентні з кутом профілю 30 град по ГОСТ 6033-80, різьбовий отвір М24-6Н. Заготовка - штамповка.

Даний комплект документів містить:

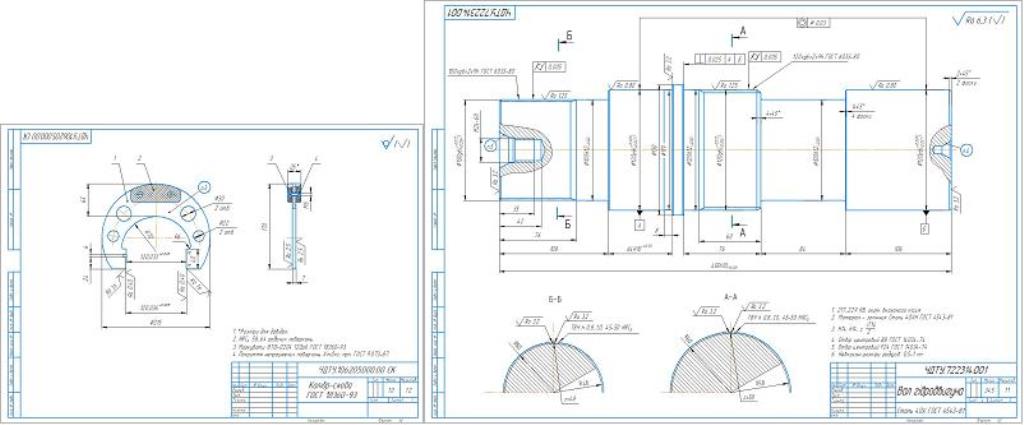

- креслення деталі ,,Вал гідродвигуна,,
- калібр-скоба 120g6 (СК) для контролю шийки вала 120g6
- специфікація калібр-скоба 120g6
- титульний аркуш (ТА)
- маршрутна карта (МК) виготовлення деталі ,,Вал гідродвигуна,, (6 аркушів)
- операційна карта (ОК) на вертикально-свердлильну операцію
- операційна карта (ОК) на шліцефрезерну операцію
- карта ескізів (КЄ) на вертикально-свердлильну операцію
- карта ескізів (КЄ) на шліцефрезерну операцію

Верстати які задіяні при механічній обробці:
- фрезерно-центрувальний МР-71М
- токарний 16К20Ф3С5 з ЧПК
- вертикально свердлильний 2Н150
- шліцефрезерний 5350
- круглошліфувальний 3М151В
- шліцешліфувальний 3451

В процесі обробки виконуються також інші операції: штамповка, слюсарна, контрольна, транспортна, термічна, промивка. Загальна кількість операцій від 005 до 145 (інтервал 005) - 29 штук. Карти обробки оформлені в програмі Ехсеl.

Состав: Комплект документів виготовлення деталі ,,Вал гідромотора,, (МК-6 аркушів, ОК-2 аркуша, КЄ-2 аркуша, ТА-титульний аркуш), Креслення деталі ,,Вал гідромотора,,, Складальне креслення- Калібр-скоба 120g6 (СК), Специфікація (1 аркуш). Язык документа

Софт: КОМПАС-3D 11

Файлы:

Каталог / Машиностроение и механика / Технология машиностроения / Комплект документов технологического процесса механической обработки детали ,,Вал гидродвигателя,,

Вал гідродвигуна (деталь).cdw
Калібр-скоба 120g6 (СК).cdw
Специфікація калібр-скоба 120g6.cdw
КЭ-вертикально-свердлильна операція.xls
КЭ-шліцефрезерна операція.xls
МК-вал гідродвигуна.xls
ОК-вертикально-свердлильна операція.xls
ОК-шліцефрезерна операція.xls
Титульний лист (комплект документів).xls
