Белорусско-Российский университет
Кафедра технология машиностроения
Курсовой проект по дисциплине "Автоматизированные системы технологической подготовки производcтва"
На тему: Автоматизация выбора структуры технологического процесса механической обработки вала на основе обобщенного технологического процесса
Могилев 2024
Содержание
Введение
1. Назначение и конструкций деталей-представителей
2. Анализ технологичности группы деталей-представителей
3. Разработка единичных маршрутных технологических процессов для деталей-представителей
4. Разработка обобщенного технологического маршрута и эскиза комплексной детали
5. Разработка правил выбора технологических операций обобщенного технологического маршрута
6. Расчет режимов резания для одного из вариантов единичных технологических процессов деталей-представителей
7. Расчет норм времени на выполнение операций для одного из вариантов единичных технологических процессов деталей-представителей
8. Параметрическая оптимизация режимов обработки
9. Программирование обработки
Заключение
Список литературы
Приложение А

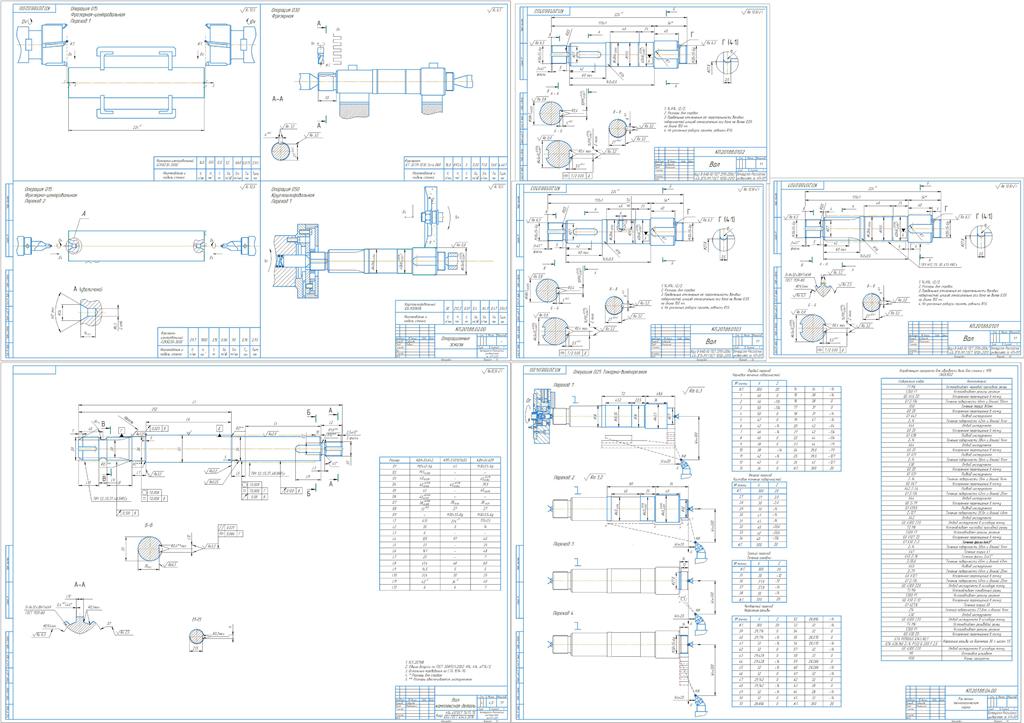

Рассматриваемые в данной курсовой детали-представители, чертежи которых приведены в графической части данной работы, относятся к классу валов. Деталь Вал предназначена для работы в составе механизма редуктора.
Сталь 40-3ГП-М1 для изготовления деталей длительного срока службы, работающих при температурах до 4250С – поковки, трубы, валы, крепежные изделия, роторы, диски, втулки, фланцы, зубчатые колеса, другая продукция.
В остальном деталь достаточно технологична, допускается применение высокопроизводительных режимов обработки, имеет хорошие базовые поверхности для первоначальных операций и довольно проста по конструкции. Технологические и конструкторские базы совмещаются, следовательно, принцип постоянства баз выполняется.
В конструкции деталей-представителей предусмотрены шпоночный паз, отверстие. Соответственно, комплексная деталь, содержит все поверхности деталей-представителей. Шпоночный паз и отверстие предназначены для передачи крутящего момента или фиксации определенного положения при сборке детали.
