Пермский национальный исследовательский
политехнический университет
Кафедра «Дизайн, графика и начертательная геометрия»
Механико-технологический факультет
по дисциплине «Инженерная геометрия и компьютерная графика»

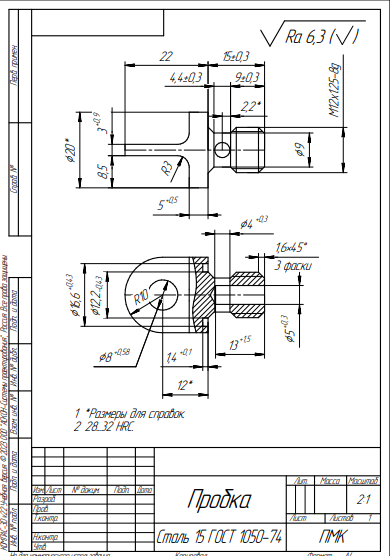

Курсовая работа на тему: «Моделирование простой детали типа «Пробка».
2024г
Содержание
1. Назначение детали и условия работы в изделии
2. Анализ технологичности детали
3. Разработка плана обработки, подбор оборудования,
инструмента, оснастки. Определение типа производства.

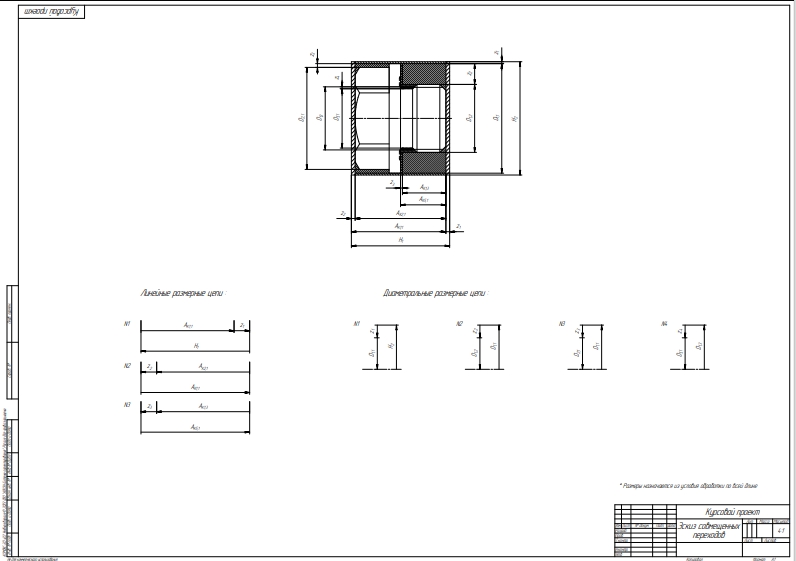

4. Решение размерных цепей
5. Расчет режимов резания
6. Список литературы
1. Назначение детали и условия ее работы в изделии.
Деталь которая рассмотрена в этом технологическом процессе, используется в машиностроении.

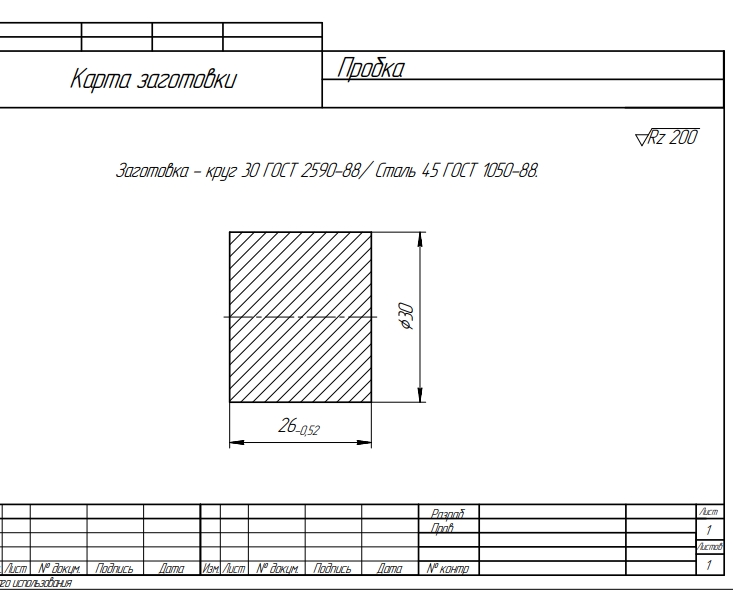

Пробка изготавливается из стали 45 ГОСТ 1050-88, вид поставки – круг 30 ГОСТ 2590-88.
Ниже рассмотрим химический состав и механические свойства стали.
Состав:
-Кремний 0,17…0,37%
-Медь <0,25%
-Марганец 0,5…0,8%
-Хром <0,25%
-Никель <0,25%
-Фосфор <0,035%
-Сера <0,04%

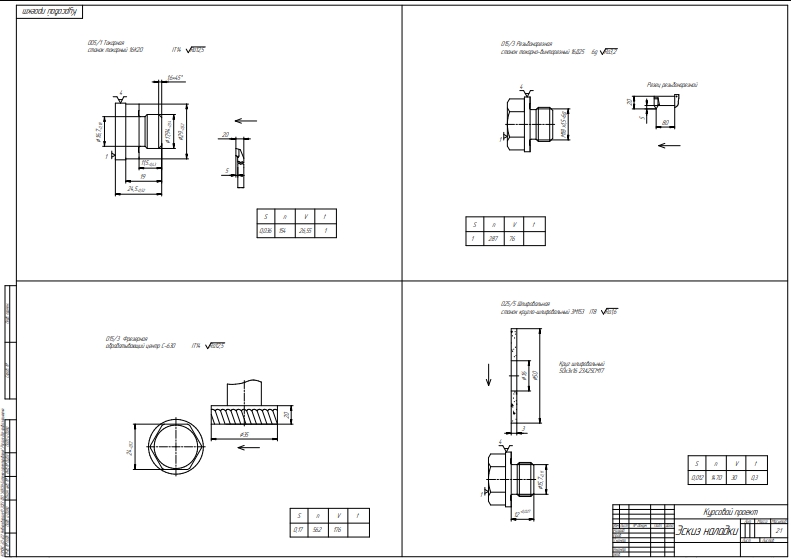

3. Разработка плана обработки, подбор оборудования,
инструмента, оснастки. Определение типа производства.
Разрабатываем исходный техпроцесс, необходимый для изготовления детали и подбираем оборудование, инструмент, оснастку. Комплект технологической документации прилагается.
Подбираем оборудование, удовлетворяющее техпроцессу.
В техпроцессе присутствуют токарные, фрезерные и шлифовальные переходы. Соответственно, подбираем токарные, фрезерные и шлифовальные станки.
Круглопильный автомат – 8Г663:
5. Расчет режимов резания
Операция 005/1 Токарная черновая IT14 Ra 6,3
Анализ исходных данных
1. Заготовка. Представляет собой вал не обработанный термически из стали45 φв=650 Мпа.
2. Деталь. Согласно данной операции необходимо проточить по наружной поверхности.
3. Выполняемый переход: необходимо проточить по наружной поверхности.
4. Приспособление.
