Разработка технологического процесса изготовления детали Пробка

Омский авиационный техникум, Кафедра Технология машиностроения, Дисциплина "Технология машиностроения для автоматизированного производства"
Курсовой проект по теме "Разработка технологического процесса изготовления детали Пробка", Омск, 2014

В данном курсовом проекте рассматривается вопрос изготовления детали Пробка в условиях серийного производства.
1 Назначение детали
2 Отработка конструкции детали на технологичность
3 Расчет заготовки
4 Маршрут механической обрабтки детали "Пробка"
5 Расчет режимов резания и норм времени
Список исользуемой литературы
Приложение

Произведен подбор оборудования с ЧПУ и соответствующей оснастки( режущий, мерительный инструмент и приспособления). Разработаны управляющие программы на основные виды операций выполненных на станках с чпу. разработаны карты наладки на эти же операции.

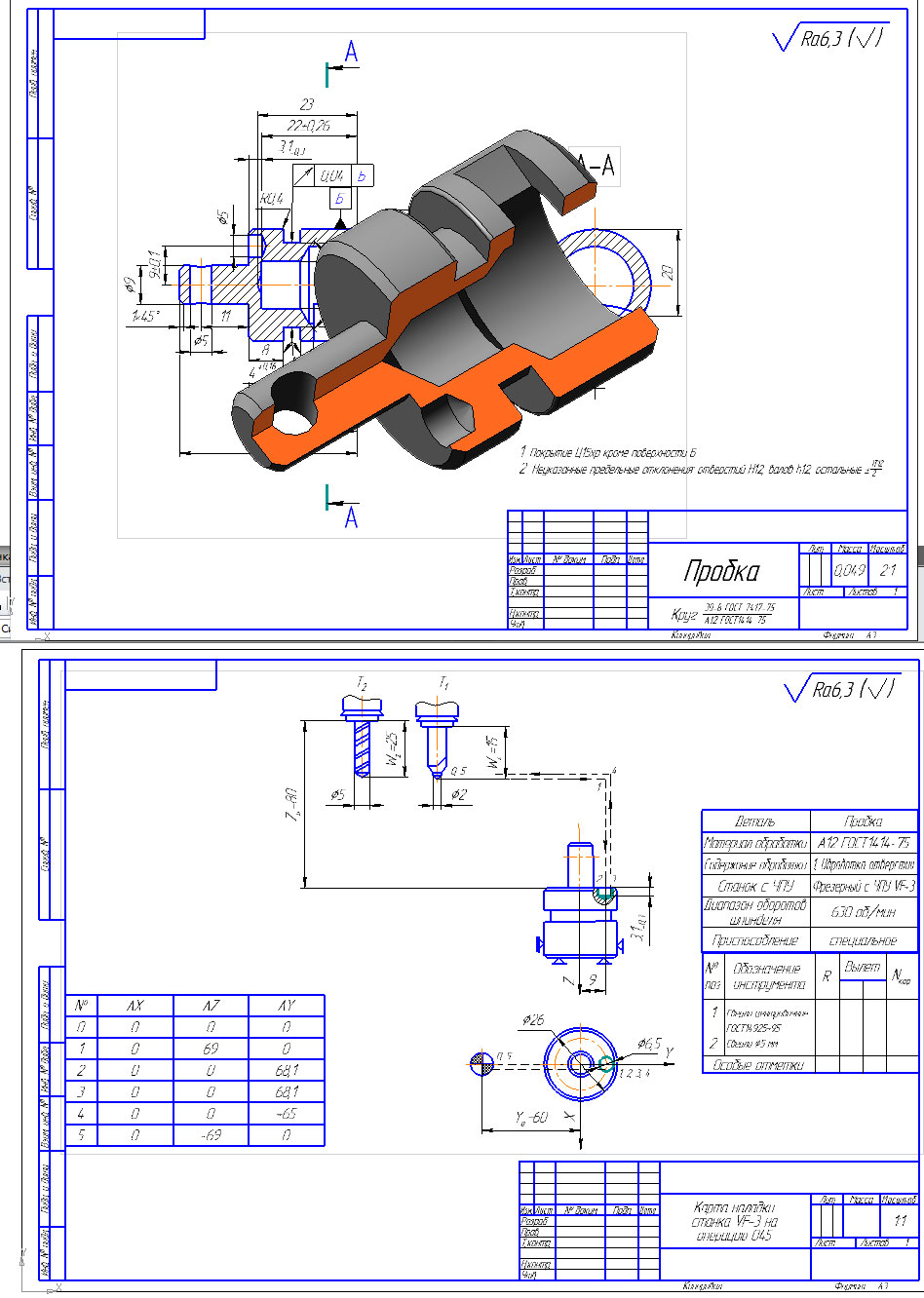

Назначение детали
Деталь "Пробка" предназначена для гермитизации камер, отверстий, в которые заливают масло, воду, топливо.
Деталь "Пробка" относится к классу полый цилиндры".
Наружняя поверхность "Пробки" ступенчатая цилиндрическая.
Первая ступень цилиндрическая 9 мм, длиной 16 мм, выполнен по 14 квалитету точности с шероховатостью R 6,3. На торце этой ступени расположена фаска 1х45 . Также на этой ступени расположено сквозное отверстие 5 мм, выполнено по 14 квалитету с шероховатостью R 6,3. Данное отверстие смещено от торца второй ступени на 11 мм. С двух сторон отверстия фаски 0,5х30 .
Вторая ступень цилиндрическая 26 мм, длиной 25 мм, выполнен по 6 квалитету, шероховатостью R 0,8. На торцах расположены фаски 1х45 и глухое отверстие на левом торце 5 мм, длинной 3,1 мм. Это отверстие смещенно от осевой линии на 9 мм. Также на это ступени расположена канавка 21,5 мм, шириной 4 мм, выполнена по 7 квалитету, шероховатостью R 1,6. Смещена от торца второй ступени на 8 мм. На наружней цилиндрической поверхности этой ступени распожена радиусная проточка R50 мм, шириной 6 мм, смещена от торца на 15 мм. Выполнена по 14 квалитету, шероховатостью R 6,3.
По осевой линии детали на второй ступени расположено глухое ступенчатое цилиндрическое отверстие.
Первая ступень отверстия 11 мм, длиной 22 мм, выполнено по 14 квалитету, шероховатостью R 6,3.
Вторая ступень 18 мм, длиной 11 мм, выполнен по 14 квалитету, шероховатостью R 6,3. Эти две ступени соединены между собой фаской в 120 , которая обеспечивается инструментом.
Габаритный размеры детали 26 мм, длиной 41 мм.
Особо сложных поверхностей деталь не имеет, кроме радиусной проточки.

Состав: технологический процесс, пробка, заготовка, пз, Управляющая программа Язык документа

Софт: КОМПАС-3D 15

Файлы:

Каталог / Машиностроение и механика / Технология машиностроения / Разработка технологического процесса изготовления детали Пробка

омск\3D деталь и заготовка\деталь а12.txt
омск\3D деталь и заготовка\заготовка.jpg
омск\3D деталь и заготовка\заготовка.m3d
омск\3D деталь и заготовка\заготовка.txt
омск\3D деталь и заготовка\зд пробка.jpg
омск\3D деталь и заготовка\зд.m3d
омск\записка
омск\записка
омск\записка
омск\записка
омск\записка
омск\записка
омск\записка
омск\записка
омск\записка
омск\тех процесс\технологический процесс.xlsx
омск\чертежи\Автоматизированный
омск\чертежи\Автоматизированный расчет МЦХ детали Пробка.cdw
омск\чертежи\Карта наладки станка TL-1 на операцию 015.cdw
омск\чертежи\Карта наладки станка VF-3 на операцию 035.cdw
омск\чертежи\Карта наладки станка VF-3 на операцию 045.cdw
\⥦\஡ (⮢).cdw
омск\чертежи\Чертеж.cdw
омск\3D деталь и заготовка
омск\записка
омск\тех процесс
омск\чертежи
омск
