КОМПАС 3D 18

Курсовой проект по дисциплине "Проектирование технологической оснастки"

Гродненский химико-технологический колледж им.Я.Купалы
Электро-механическое отделение
Курсовой проект по дисциплине «Проектирование технологической оснастки»
На тему ''Выбор и расет Приспособления для фрезерования детали “ Плита“''
Гродно 2015

Деталь "Плита" изготавливается из Стали 40Х. Программа выпуска
N = 10 000 шт.
Проектируемое приспособление предназначено для обработки плоских поверхностей с размером между ними 140h12 мм. Обработка ведется торцовой фрезой Ø 80 мм на горизонтально - фрезерном станке модели 6Р12. Приспособление устанавливается на столе станка с размерами рабочей поверхности 1250х320 мм и тремя т-образными пазами, шириной 18 мм верхней части паза, расположенных с шагом 70 мм.
Заготовка устанавливается в приспособление с использованием опорных штырей. Зажим осуществляется с помощью пневматического привода, шток которого соединен с зажимным элементом.
При подаче сжатого воздуха в штоковую полость пневмоцилиндра, поршень со штоком перемещается влево и через тягу проворачивает рычаг на оси по часовой стрелке, происходит закрепление заготовки.
При подаче сжатого воздуха в бесштоковую полость пневмоцилиндра, поршень со штоком перемещается вправо и через тягу проворачивает рычаг на оси против часовой стрелки, происходит открепление заготовки.
Приспособление устанавливается на столе фрезерного станка с помощью направляющих шпонок и закрепляется болтами.

Содержание

Введение
1 Назначение, устройство, принцип действия приспособления
2 Базирование и закрепление заготовки в приспособлении
3 Силовой расчет приспособления
4 Расчет экономической эффективности приспособления
Выводы
Литература

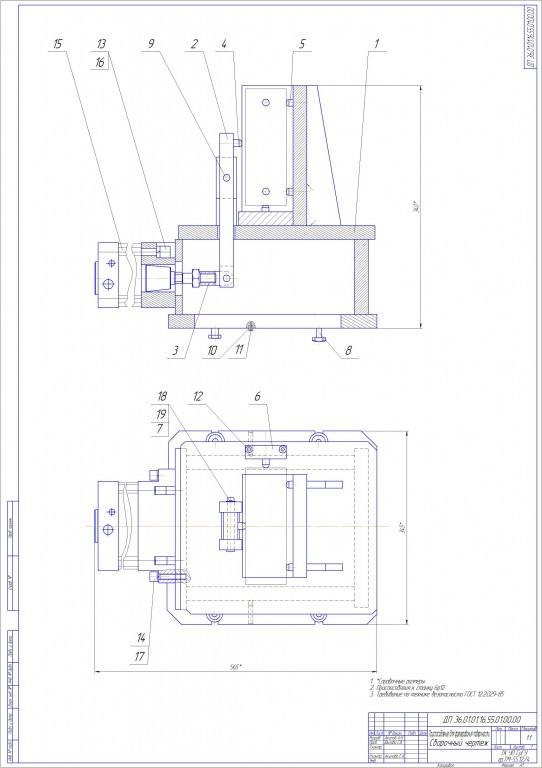

Состав: Сборочный чертеж(СБ), Спецификация,Пояснительная записка(ПЗ),Чертеж детали ''Плита",Ведомость документации Язык документа

Софт: КОМПАС-3D v14,CDW
