КОМПАС 3D 18

Кондуктор

Сарапульский политехнический институт
кафедра технолог машиностроения
оснастка и приспособления
расчет кондуктора на показателя усилия зажима и точности
2015г

Тема: Проектирования механических зажимных элементов станочных приспособлений
Цель: Закрепить знания по проектированию приспособлений. Научиться выполнять расчеты усилий зажима в приспособлении. Выявить зависимость усилия зажима от вида обработки деталей в приспособлении.
Выполнить эскизы наладок, зажимных элементов, инструмента, заготовок.

Состав: Кондуктор, сборка. Язык документа

Софт: КОМПАС-3D 12

Файлы:
p r 6.docx
p r 7.docx
p r 8.docx
Деталь Болт крепящий планку.m3d
Деталь Болт регулировочный.m3d
Деталь винт специальный.bak
Деталь винт специальный.m3d
Деталь втулка в кондуктор под сверло.bak
Деталь втулка в кондуктор под сверло.m3d
Деталь втулка в кондуктор под скалку.m3d
Деталь втулка в основание под сверло.m3d
Деталь втулка в основание под скалку.m3d
Деталь втулка.m3d
Деталь гайка.bak
Деталь гайка.m3d
Деталь Кондукторная плита.bak
Деталь Кондукторная плита.m3d
Деталь основание.bak
Деталь основание.m3d
Деталь регулировочная рейка.m3d
Деталь ручка.bak
Деталь ручка.m3d
Деталь скалка.m3d
Новый точечный рисунок.bmp
Общий вид

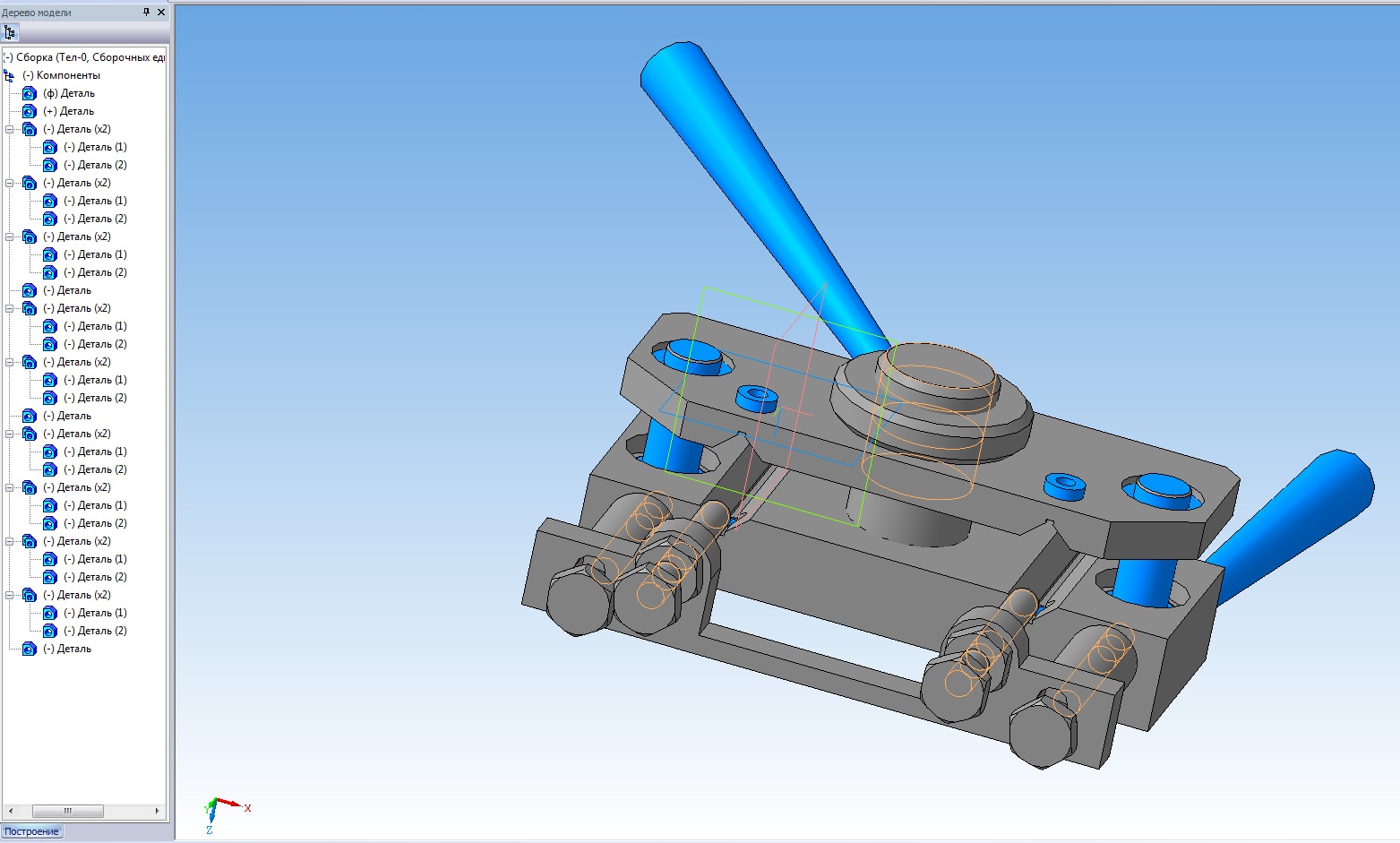

Сборка кондуктор.a3d
Сборка кондуктор.bak

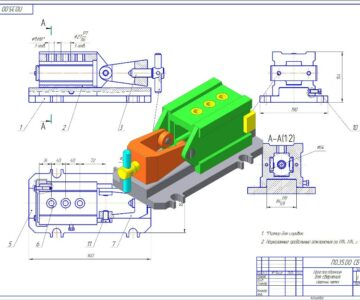

Сборочный чертеж.cdw
Спецификация 1 часть..cdw
Спецификация 2 часть..cdw
p r 1.docx
p r 2.docx
p r 4.docx
p r 5.docx
Схема сборки.cdw
