Бюджетное профессиональное образовательное учреждение Удмуртской Республики «Воткинский машиностроительный техникум имени В.Г. Садовникова»
Специальность: 15.02.08
Курсовой проект по дисциплине: МДК 01.01 «Технологические процессы изготовление детали машин»
На тему: «Разобрать технологический процесс механической обработки резанием детали «Шлицевой вал 31.175» с годовой программой выпуска»
Воткинск 2021
Исходные данные Деталь «Шлицевой вал» с габаритными размерами 87 х 175 х 42. Наибольший диаметр Ø87, наименьший диаметр Ø42, наибольшая длинна 175. Материал для изготовления детали- конструкционная легирующая сталь 30ХГСА.
В данной работе выполнен анализ конструкции изготовляемой детали. Составлен перечень технологического оборудования, необходимого для изготовления этой детали, описаны основные технологические характеристики этого оборудования, рассчитаны режимы резания и время изготовления детали.

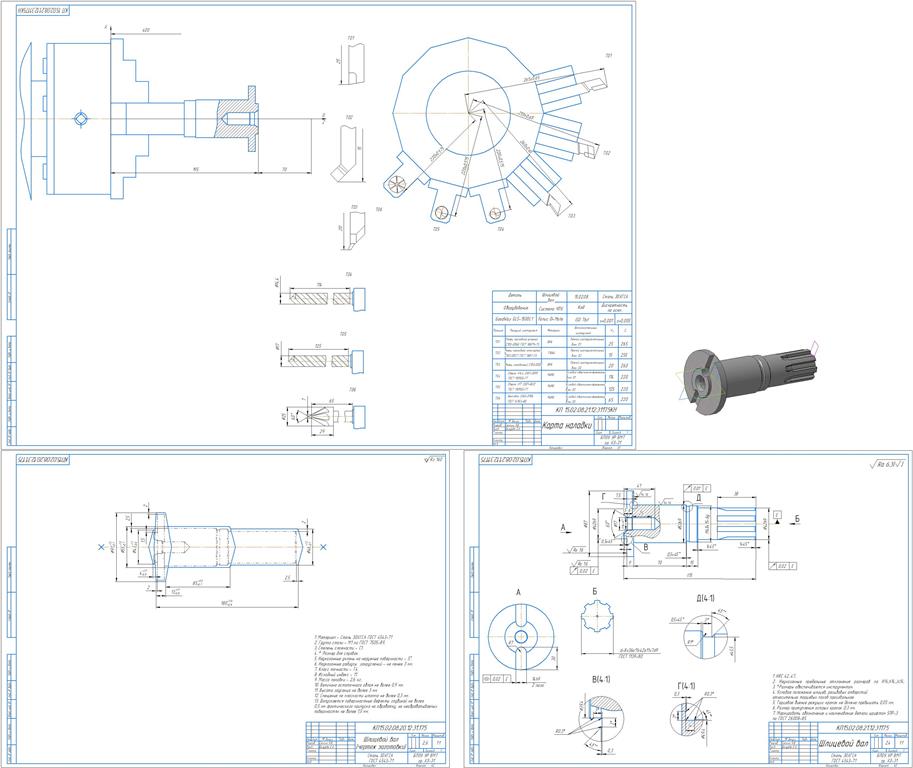

Графическая часть содержит маршрутные и операционные карты, а так же эскизы операций обработки деталей.
Содержание
Введение
1. Общий раздел
1.1 Технологический анализ детали
1.2 Определение типа производства
2. Технологический раздел
2.1 Выбор вида и метода получения заготовки
2.2 Расчет размеров заготовки
2.3 Установление маршрута механической обработки детали
2.4 Выбор и обоснование технологических баз
2.5 Выбор технологического оснащения
2.6 Назначение межоперационных размеров, припусков и допусков на механическую обработку
2.7 Расчет режимов резания
2.8 Техническое нормирование
2.9 Сравнение вариантов операции технического процесса по трудоемкости
3. Охрана труда
Заключение
Литература
