Бета-тестирование КОМПАС-3D v19

Основы технологического процесса изготовления детали "Вал"

Белорусский национальный технический университет
Кафедра "технология машиностроения"
Курсовой проект по дисциплине "Технология машиностроения"
На тему: "Основы технологического процесса изготовления детали "Вал"
Минск 2019

Исходные данные: Эскиз детали "Вал" ТМ1.2 ; годовая программа выпуска - 4000 шт.
Аннотация
В курсовой работе разработан технологический процесс изготовления детали – Вал. В процессе проектирования был произведён расчет технологического процесса получения заготовки и в дальнейшем получение готовой детали. При соответствующем выборе современного оборудования металлорежущих станков.
Содержание
Введение 4
1. Анализ технологичности конструкции детали 5
1.1 Качественная оценка технологичности конструкции детали 5
1.2 Количественная оценка технологичности конструкции детали 6
2 Определение типа и организационной формы производства 8
2.1 Общие сведения определения типа производства 8
2.2 Определение операционного времени каждой операции 9
2.3 Определение типа производства 10
2.4 Определение формы организации производства 12
3 Выбор метода получения заготовки 14
4 Разработка чертежа заготовки 15
5 Выбор маршрута обработки, допусков, припусков и размеров на промежуточных операциях две поверхностей 17
6 Выбор технологических баз 22
7 Расчет границ регулирования 24
Литература 26

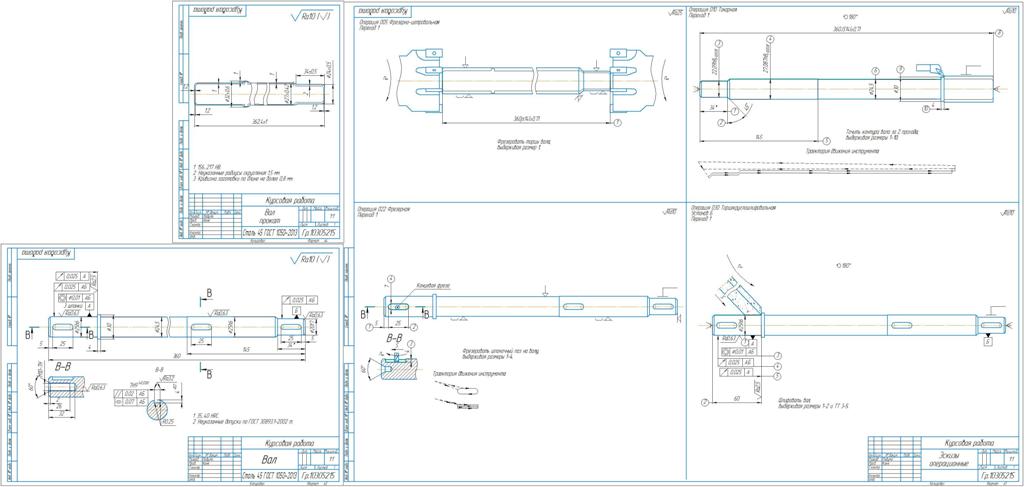

Состав: ПЗ, Заготовка, Деталь, Эскизы операционные Язык документа

Софт: КОМПАС-3D 17

Файлы:

Каталог / Машиностроение и механика / Технология машиностроения / Основы технологического процесса изготовления детали "Вал"

курсачик.docx
заготовка.cdw
деталь.cdw
эскизы.cdw
