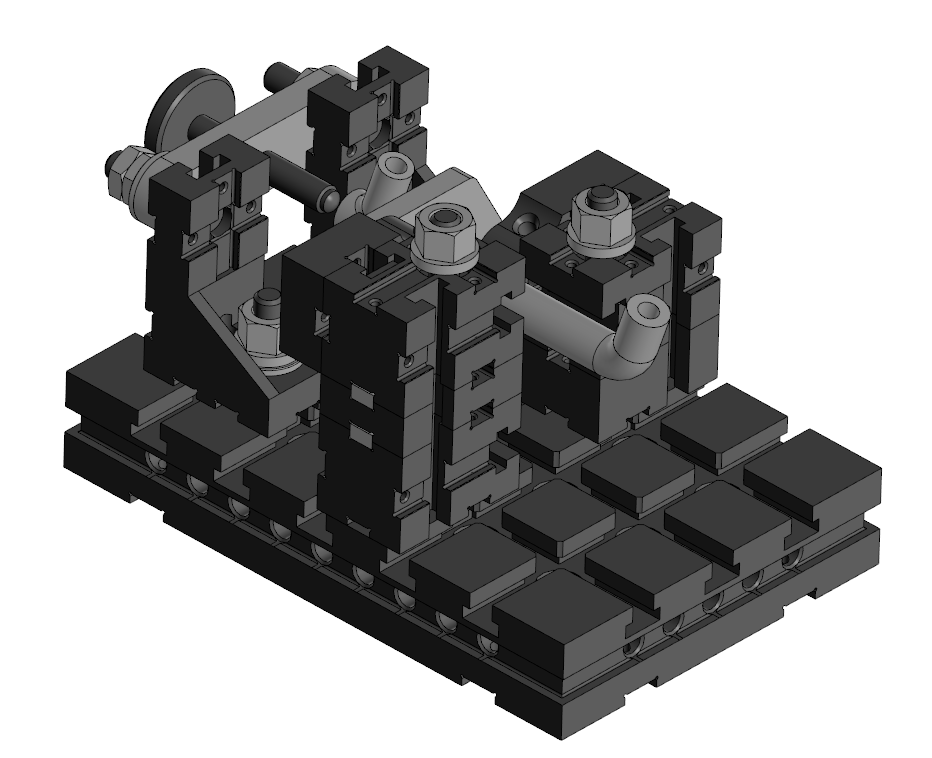

Форсунку устанавливают фланцем на планки 7050-0115 ГОСТ 14480—69 с фиксацией на два пальца 7030-1669/ ∅ 8 ГОСТ 14511—69 и 7030-1684 / ∅ 8 ГОСТ 14512—69. Форсунку крепят нажимным винтом 7006-1333 ГОСТ 14541 -69, установленным в откидной планке 7012 0019 ГОСТ 14532—69. Выдвижной палец 7030-1582/ ∅ 12 ГОСТ 14500—69 смонтирован на блоке под углом 18° к вертикальной плоскости при помощи поворотной опоры 7030-1806 ГОСТ 14584—69. Палец дает возможность проверки угла наклона и расстояния от боковой плоскости до оси канала Б. Приспособление собрано на квадратной плите 7081-0341 ГОСТ 14368—69
- Главная -
- Чертежи -
- Машиностроение и механика -
- Технология машиностроения -
- Приспособление для проверки расположения канала форсунки 8К
Приспособление для проверки расположения канала форсунки 8К
0
1
89
5
0
50
Сообщить о проблеме
Автор
Vlad
Buchkov
Дата
23.05.2022
Язык
Русский
Состав
3D Сборка
Софт
КОМПАС-3D 20.0.0.3002
Как открыть?
Отзывов пока нет
Содержимое архива
-
Шпонка.m3d
-
Подкладка _ 7033-0273.m3d
-
Болт 7002-0874.m3d
-
Гайка _ 7003-0406.m3d
-
Угольник _ 7081-0451.m3d
-
Гайка _ 7003-0376.m3d
-
Шайба _ 7019-0751.m3d
-
Форсунка _ 8К.m3d
-
Болт 7002-0890.m3d
-
Опора _ 7033-0331.m3d
-
Плита _ 7081-0341.m3d
-
Болт 7002-0878.m3d
-
Палец _ 7030-1684.8.m3d
-
Палец _ 7030-1669.8.m3d
-
Планка _ 7050-0115.m3d
-
Винт _ 7006-1333.m3d
-
Винт _ 7002-0972.m3d
-
Болт 7002-0879.m3d
-
Приспособление для проверки расположения канала _ 8К.a3d
-
Шпонка _ 7031-0789.m3d
-
Болт 7002-0886.m3d
-
Подкладка _ 7033-0276.m3d
-
Угольник _ 7081-0446.m3d
-
Гайка 7003-0382.m3d
-
Планка _ 7012-0019.m3d
