Приспособление для сверловки труб диаметром от 108мм до 325 мм на сверлильных станках

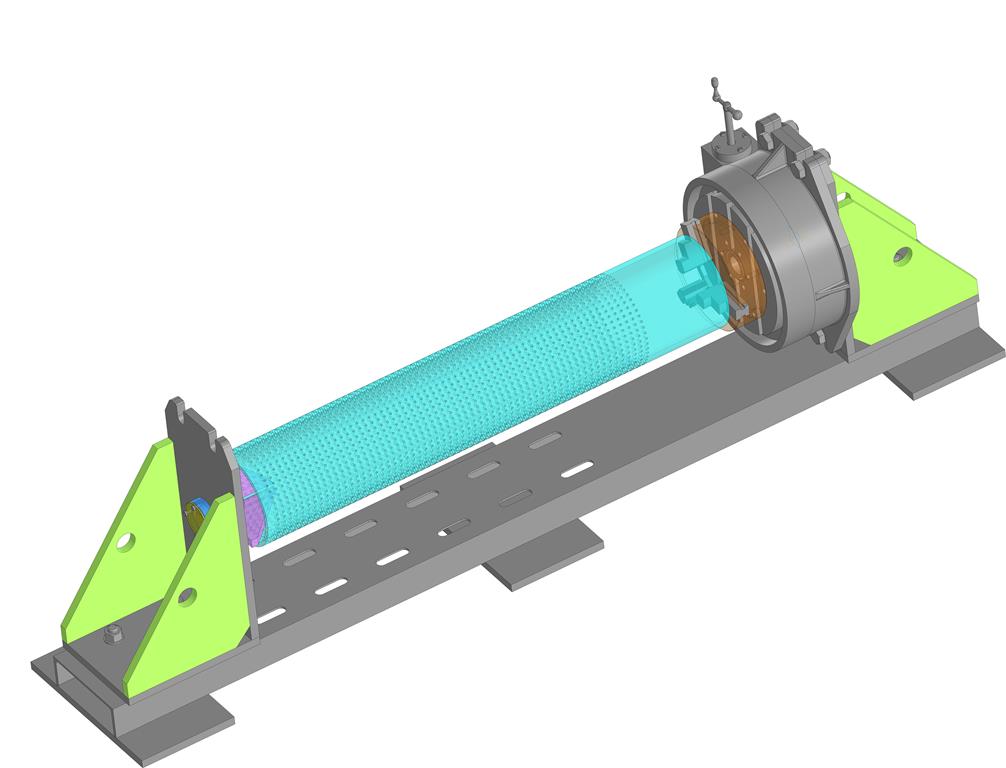

в работе представлена 3 д модель приспособления для сверловки отверстий в трубах диаметром от 108мм до 325 мм на сверлильных станках. Длины труб до 1500мм.

Состав: 3D Сборка

Софт: КОМПАС-3D V-18,1

Файлы:
Приспособление для сверловки трубы.gif
Планшайба патрона.m3d
Кольцо.m3d
Поворотный стол.m3d
Косынка 400х500х25.m3d
Токарный патрон 3х кулачковый ТИП5054 PS3-315мм.a3d
Опорный лист.m3d
Кулачёк центратора.m3d
Приспособление для сверловки трубы.a3d
Вал.m3d
Швеллер 30П.m3d
Крышка _ КРШ1.m3d
Плита вертикальная.m3d
Угольник в сборе.a3d
Подшипник 307А ГОСТ520-2002.m3d
Поворотный стол в сборе с патроном.a3d
Плита горизонтальная.m3d
Труба дросселя 273х13-1500.m3d
Кулачок патрона 315.m3d
Приспособление для сверловки трубы от 108 до 325.stp
Приспособление для сверловки трубы.jpg
