Проектирование механического участка по изготовлению детали ,,Звёздочка,,

государственное бюджетное профессиональное образовательное учреждение
"Пермский машиностроительный колледж"

Тема выпускной квалификационной работы:
Проект механического участка по изготовлению детали

соответствие профессиональному модулю
ПМ.01 Разработка технологических процессов изготовления деталей машин.
ПМ.02 Организация производственной деятельности структурного подразделения.

Дипломный проект
Проект механического участка по изготовлению детали "Звездочка"

2018г

Перечень исходных данных для выполнения
1 Чертеж детали
2 Годовая программа ________ штук

Содержание дипломного проекта
6.1 Пояснительная записка.
6.2 Графическая часть.
6.3 Технологическая документация
6.1 ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

ВВЕДЕНИЕ

1ОБЩИЙ РАЗДЕЛ

2 ТЕХНОЛОГИЧЕСКИЙ РАЗДЕЛ

3 КОНСТРУКТОРСКИЙ РАЗДЕЛ

4 ПРОИЗВОДСТВЕННАЯ СТРУКТУРА И ТЕХНИКО-ЭКОНОМИЧЕСКИЕ РАСЧЕТЫ

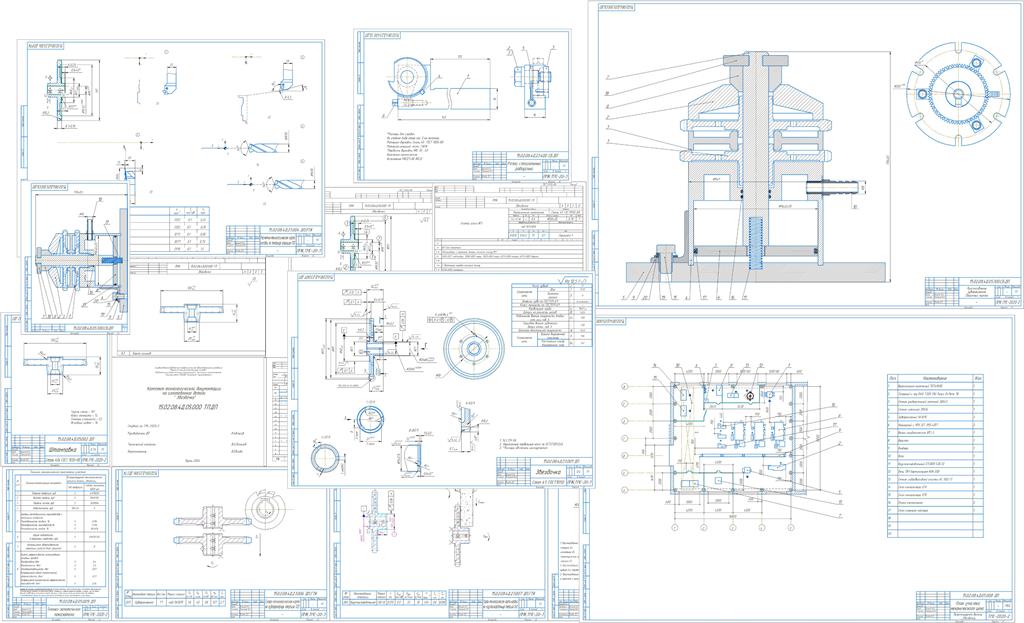

6.2 ГРАФИЧЕСКАЯ ЧАСТЬ
1 Рабочий чертеж детали.
2 Чертеж заготовки.
3 Сборочный чертеж приспособления.
4 Чертеж детали приспособления.
5 Чертеж специального режущего инструмента
6 Карты наладки на 4 разнохарактерные операции (расчетно-технологическая карта на две разнохарактерные операции, графо-технологическая карта на две разнохарактерные операции)
7 Чертеж плана участка.
8 Технико - экономические показатели участка.

6.3 ТЕХНОЛОГИЧЕСКАЯ ДОКУМЕНТАЦИЯ
1 Титульный лист.
2 Маршрутная карта.
3 Операционные карты.
4 Карты эскизов.
