Проект механического участка по изготовлению детали ,,Вал-звёздочка,,

государственное бюджетное профессиональное образовательное учреждение
"Пермский машиностроительный колледж"
Тема выпускной квалификационной работы:
Проект механического участка по изготовлению детали
2018г.

Перечень исходных данных для выполнения:
1 Чертеж детали
2 Годовая программа 2450 штук

Содержание дипломного проекта:
6.1 Пояснительная записка:
1.Введение
2.Общий раздел
3.Технологический раздел
4.Конструкторский раздел
5.Производственная структура и технико-экономические расчеты

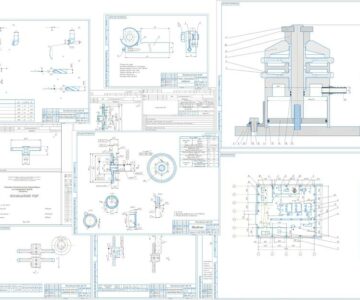

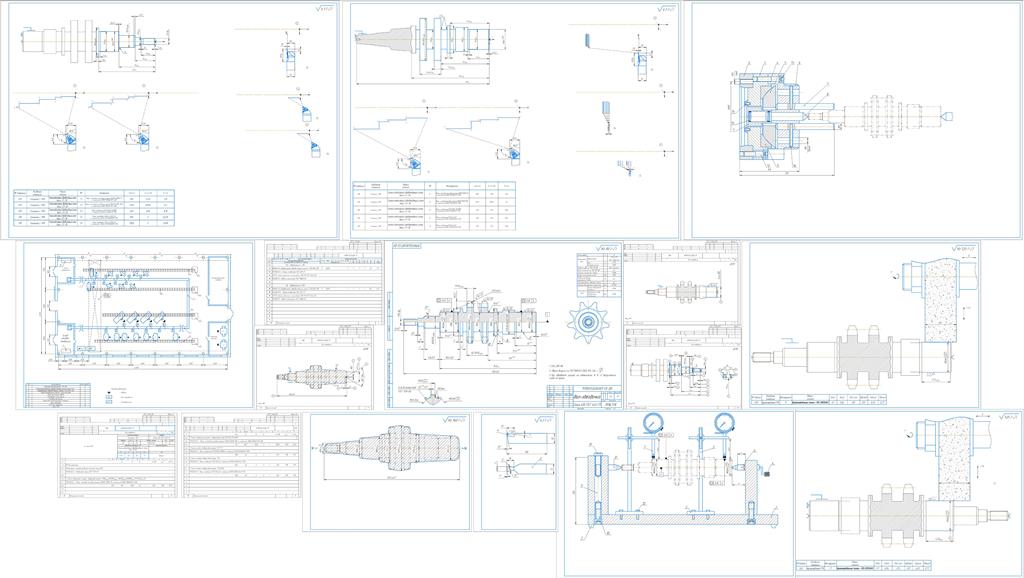

6.2 Графическая часть:
1 Рабочий чертеж детали.
2 Чертеж заготовки.
3 Сборочный чертеж приспособления.
4 Чертеж детали приспособления.
5 Чертеж специального режущего инструмента
6 Карты наладки на 4 разнохарактерные операции (расчетно-технологическая карта на две разнохарактерные операции, графо-технологическая карта на две разнохарактерные операции)
7 Чертеж плана участка.
8 Технико - экономические показатели участка.

6.3 Технологическая документация:
1 Титульный лист.
2 Маршрутная карта.
3 Операционные карты.
4 Карты эскизов.
