Министерство образования и науки Российской Федерации
Федеральное государственное бюджетное образовательное учреждение
Высшего образования
«Тульский государственный университет»
Политехнический институт
Кафедра "Технология машиностроения"
Курсовая работа по курсу
«Технологические процессы и производства»
Тема работы: «Программирование обработки на станке с ЧПУ»
Тула 2024

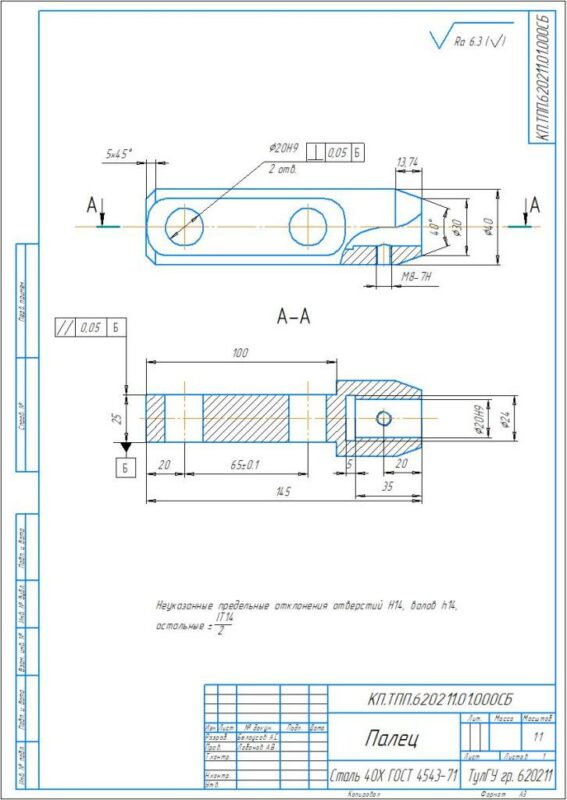

Палец — деталь машины или механизма, металлический стержень небольшой длины для крепления подвижных деталей без резьбовых соединений.
Наша деталь сделана из стали: Сталь40Х
Данная курсовая работа посвящена описанию технического процесса и производства обработки детали с применением станков с ЧПУ.
Целью работы является разработка технологического процесса обработки детали, отвечающей требованиям работоспособности, технологичности, экономичности; приобретение инженерных навыков по составлению технологического процесса на основе теоретических знаний
СОДЕРЖАНИЕ
Введение 5
1. Описание станка 6
1.1 Токарный обрабатывающий центр c ЧПУ Lynx 235M II 6
1.2 Технические характеристики токарного 7
1.3 Особенности конструкции 10
2. Анализ чертежа, конструкция детали и выбор исходной заготовки 13
2.1 Разработка исходной заготовки 15
2.2 Выбор исходной заготовки 17
3. Выбор инструмента и назначение режимов резания 18
3.1 Выбор операций для описание технологического процесса 18
3.2 Подбор инструментов 18
3.2.1 Инструмент для токарных операций 18
3.2.2 Инструменты для сверлильных операций 19
3.2.3 Инструменты для фрезерных операций 21
3.3 Расчет режимов резания 21
4. Управляющая программа 33
Заключение 36
Список использованных источников 37
