Рабочие чертежи деталей группы типа шлицевый вал

РУДН
кафедра технологий машиностроения, металлорежущих станков и инструментов
курсовой проект по дисциплине "Автоматизация производственных процессов в машиностроении"
на тему "разработка автоматической линии для обработки детали типа шлицевый вал"
Москва, 2013

В данной работе была разработана группа деталей, имеющих схожие конструктивные признаки, на основе комплексной детали типа шлицевый вал.

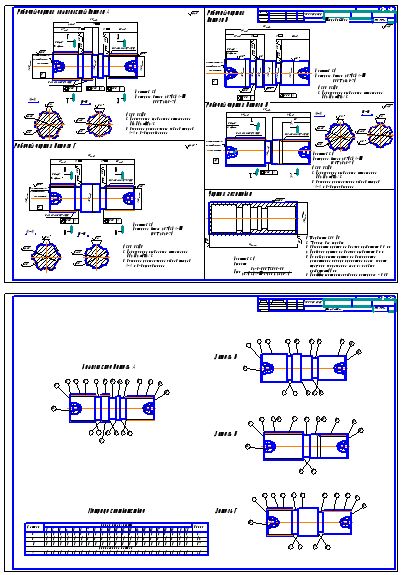

Представлены рабочие чертежи всех деталей группы, а также матрица соответствия поверхностей.

Состав: Рабочий чертеж, матрица соответствия, пояснительная записка Язык документа

Софт: Компас-3D 13

Файлы:

Каталог / Машиностроение и механика / Технология машиностроения / Рабочие чертежи деталей группы типа шлицевый вал

Чертежи + записка\Группа деталей.frw
Чертежи + записка\Записка.docx
Чертежи + записка
