Омский государственный технический университет
Кафедра "Металлорежущие станки и инструменты"
Курсовой проект по дисциплине "Режущий инструмент"
На тему: «Проектирование инструментальной наладки на токарно-револьверный станок» - деталь 21
«Расчет и проектирование червячной шлицевой фрезы» - вал 8×42×48"
Омск 2016
В данном курсовом проекте производится инструментальная наладка на токарно-револьверный станок с ЧПУ.
В ходе работы выполнена конструкторская доработка чертежа детали, составлен план обработки, эскизы и управляющие программы переходов, выбраны и спроектированы инструменты.

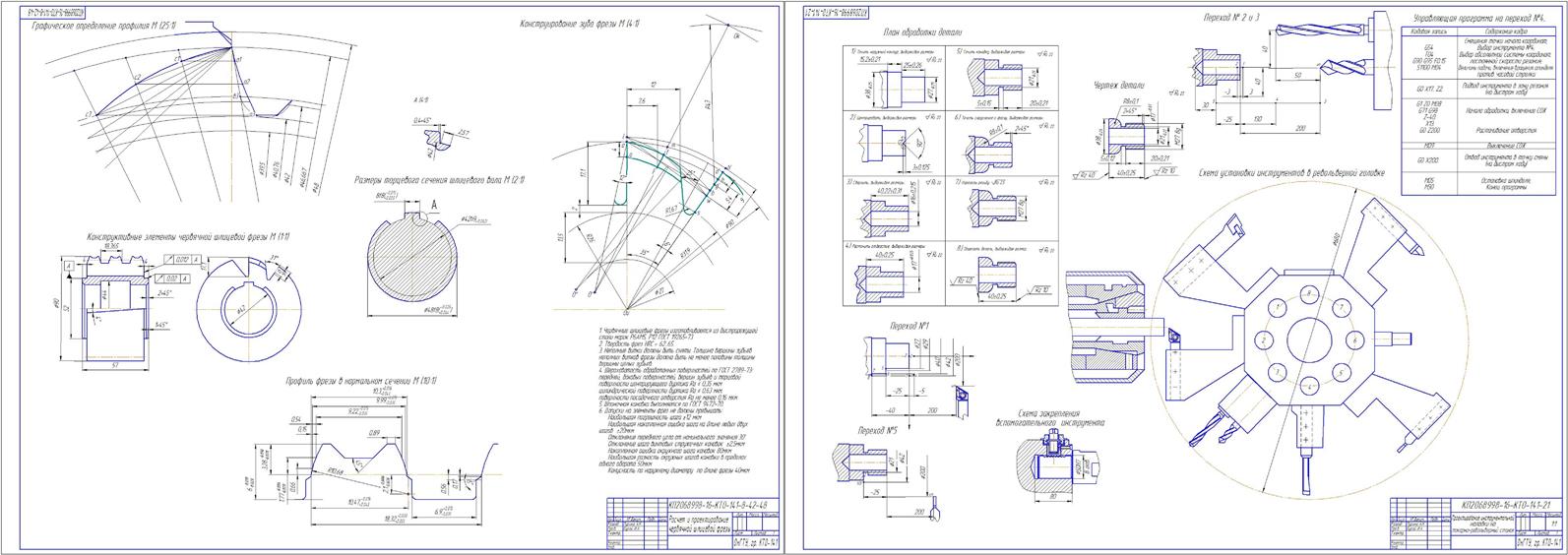

Проведен расчет и проектирование червячной шлицевой фрезы, а именно графическое определение профиля фрезы, расчет конструктивных элементов данной фрезы; конструирование зуба данного инструмента и указаны технические требования, предъявляемые к ней.
СОДЕРЖАНИЕ
Введение 3
Аннотация 4
1 раздел. Конструкторская доработка чертежа детали
1.1. Назначение номинальных размеров 5
1.2. Назначение допусков 5
1.3. Назначение шероховатости поверхности 6
2 раздел. Проектирование инструментальной наладки
2.1. Составление плана обработки детали 7
2.2. Разработка координатных чертежей 10
2.3. Составление управляющих программ на переходы 12
3 раздел. Проектирование 4х инструментов из наладки 15
4 раздел. Расчет экономической эффективности от применения резца с механическим креплением пластины 18
5 раздел. Расчет и конструирование червячной шлицевой фрезы
5.1. Расчет конструктивных элементов фрезы 22
5.2. Графическое определение профиля зуба фрезы в нормальном сечении 31
5.3. Конструирование зуба фрезы 31
Заключение 39
Список литературы 40
