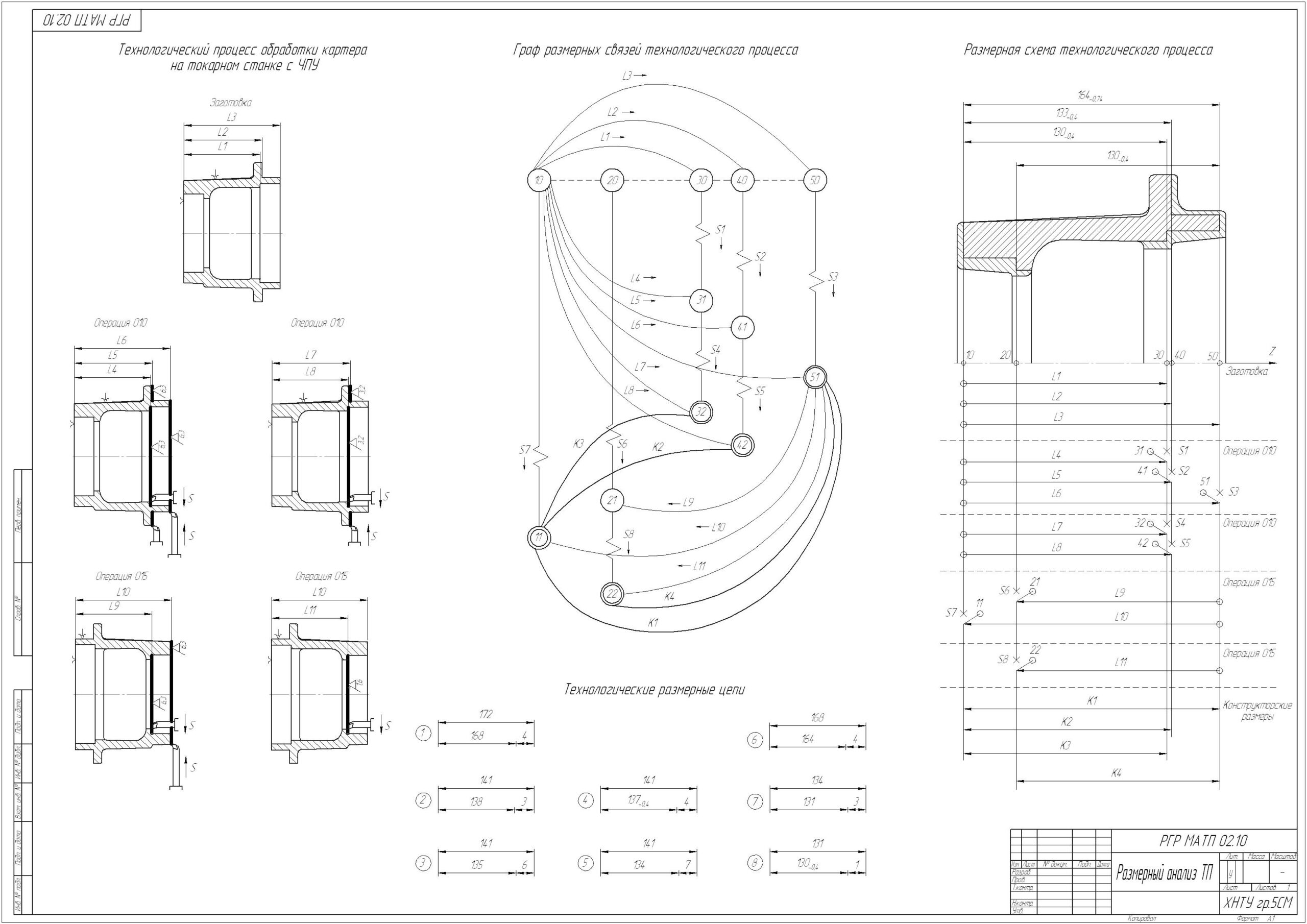

Размерный анализ технологического процесса обработки картера на токарном станке с ЧПУ

Херсонский национальный технический университет
Кафедра технолгии машиностроения
РГР по дисциплине "Моделирование и анализ технологических процессов"
На тему "Математический анализ для детали Картер ведущей шестерни 260-2302049"
Херсон 2010

Расчетно-графическая работа по дисциплине математический анализ выполнена для детали «Картер ведущей шестерни 260-2302049». Принятый тип производства – крупносерийный. Расчетно-пояснительная записка содержит:
Страниц – 24;
Чертежей формата А1 – 2;
Рисунков – 5;
Таблиц – 4;
Приложений - 1.
Ключевые слова
Технологический процесс, размерный анализ, замыкающее звено, операционный размер, размерная схема, граф, размерная цепь.

Состав: Расчетно-пояснительная записка содержит: Страниц – 24; Чертежей формата А1 – 2; Рисунков – 5; Таблиц – 4; Приложений - 1. Язык документа

Софт: КОМПАС-3D 12

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Технология машиностроения / Размерный анализ технологического процесса обработки картера на токарном станке с ЧПУ

РГР_МАТП_Коцур/
РГР_МАТП_Коцур/РГР_МАТП_Записка.docx
РГР_МАТП_Коцур/Чертеж_РГР_1.cdw
РГР_МАТП_Коцур/Чертеж_РГР_2.cdw
