Структурная многокритериальная оптимизация технологического процесса изготовление деталь шток

Уфимский государственный авиационный технический университет им.С.Орджоникидзе
Кафедра технологий машиностроения
Курсовой проект по дисциплине "Системный анализ и математическое моделирование процессов в машиностроении"
На тему: "Структурная многокритериальная оптимизация технологического процесса"
Уфа 2017

Данная курсовая работа как раз и посвящена решению такой задачи структурной оптимизации перспективного технологического процесса для чего был произведён анализ структуры технологического процесса действующего производства, сформирована оптимизационная математическая модель путем анализа возможных многовариантных технологических структурных решений. Построенная модель была пронормирована по заданным критериям оптимизации. Выполненный системный анализ технико-экономических резервов действующего производства позволил выявить приоритетность основных критериев оптимизации и, в результате, провести многокритериальную структурную оптимизацию ПТП как по обобщенному критерию, так и с выделением главного критерия (пороговую оптимизацию).

При составлении перспективного технологического процесса подверглась дифференциации токарная операция с ЧПУ 040, обеспечивающая основную механическую обработку детали, и выполняемая на обрабатывающем центре Biglia Smart Turn; она разделена на ряд операций: токарная, фрезерная, сверлильная и электроэрозионная, выполняемых на универсальных станках и станках с ЧПУ. Следует отметить, что была подобрана альтернативная обработка отверстий малого диаметра (операции 120 и 135) ввиду применения в базовом технологическом процессе дорогостоящего и сложноизготавливаемого инструмента и оснастки. На остальные операции перспективного технологического процесса было подобрано более дешевое и доступное оборудование.

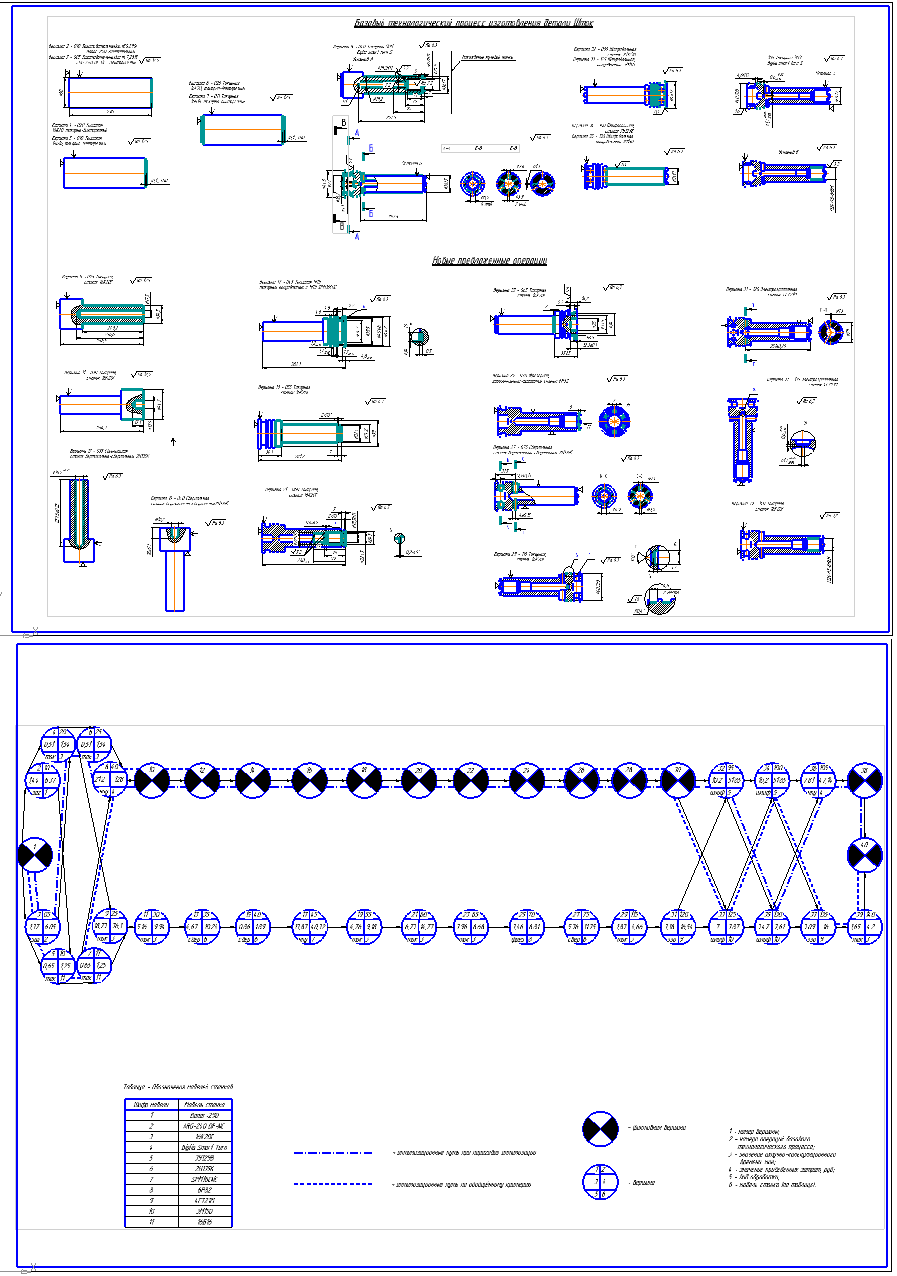

В результате структурного анализа получена модель перспективного технологического процесса, состоящая из 40 вершин и 50 ребер. Математическая модель построена в виде графа и оформлена как плакат.
