Разработать гибкий производственный остров (ГПО) автоматизированной механической обработки группы деталей ВА.29

Гомельский государственный технический университет
имени П.О Сухого
Кафедра: «Технология машиностроения»
Курсовая работа по дисциплине «Автоматизация производственных процессов в машиностроении»
На тему "Разработать гибкий производственный остров (ГПО) автоматизированной механической обработки группы деталей"
Гомель 2021

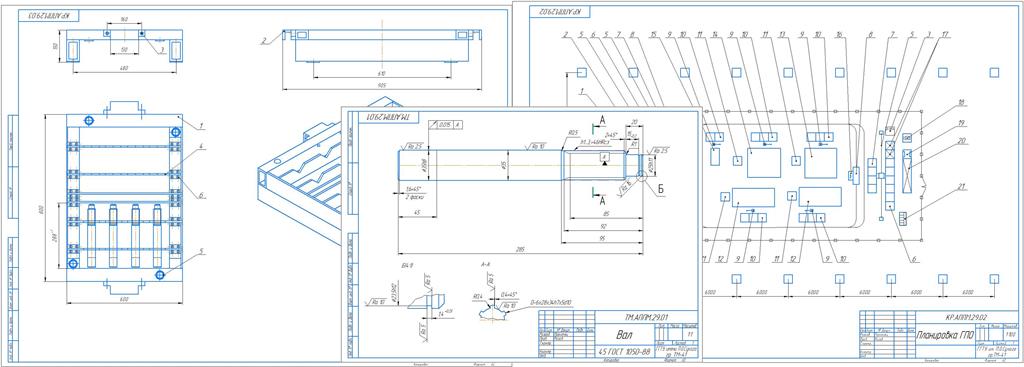

Чертеж вала ВА.29,планировка ГПО, Спецификация Для ГПО, СПецификация для поддона, чертеж поддона.

Деталь «Вал» применяется для передачи крутящего момента. По конструкции деталь представляет собой тело вращения, имеет шлицевую поверхность на валу D-6х28х34h7х5d10.
Введение………………………………………………………………………….4
1. Технологический раздел……………………………………………………...5
1.1. Назначение детали…………………………………………………………..5
1.2. Анализ детали с точки зрения ее возможности обработки на автоматическом оборудовании………………………………………………….5
1.3. Разработка группового технологического маршрута обработки деталей в автоматизированном производстве……………………………………………..6
1.4. Нормирование технологического процесса………………………………..8
1.5. Составление циклограммы работы РТК при загрузке-выгрузке детали с максимальным синхронизированным тактом производства на одной из операций………………………………………………………………………….13
1.6. Составление диаграммы загрузки ГПО……………………………….......14
1.7. Выбор технологического оборудования…………………………………..16
1.8 Выбор систем транспортирования, складирования, доставки заготовок, (деталей), инструмента к местам обработки и на склад, а также системы управления……………………………………………………………………….21
1.9. Структурная схема системы автоматизированного управления ГПО…..22
1.10. Разработка планировки ГПО для групповой обработки деталей……....24
2. Конструкторский раздел…………………………………………………......26
2.1. Расчет усилия зажима захвата робота, разработка его конструкции для одной из операций, где деталь претерпевает максимальное изменение своей формы после обработки………………………………………………………....26
Выводы…………………………………………………………………….……..29
4. Литература…………………………………………………………….……....30
