"Разработать технологический процесс обработки детали «Штуцер 05"

Самарский университет им. академика С. П. Королева, институт ракетно-космической техники
Кафедра технология машиностроение
Курсовой проект по дисциплина "Реализация технологических процессов изготовления деталей машин"
На тему: Разработать технологический процесс обработки детали «Штуцер 05»
Самара 2018

Исходные данные деталь сходные данные деталь Штуцер 05: изготовлен из коррозионностойкой жаропрочной стали 03Х11Н8М2Ф–ВД, заготовка из круглого проката.
В данной работе рассматривается деталь Штуцер 05,разработан технологический процесс обработки детали на 3 операции,ПЗ

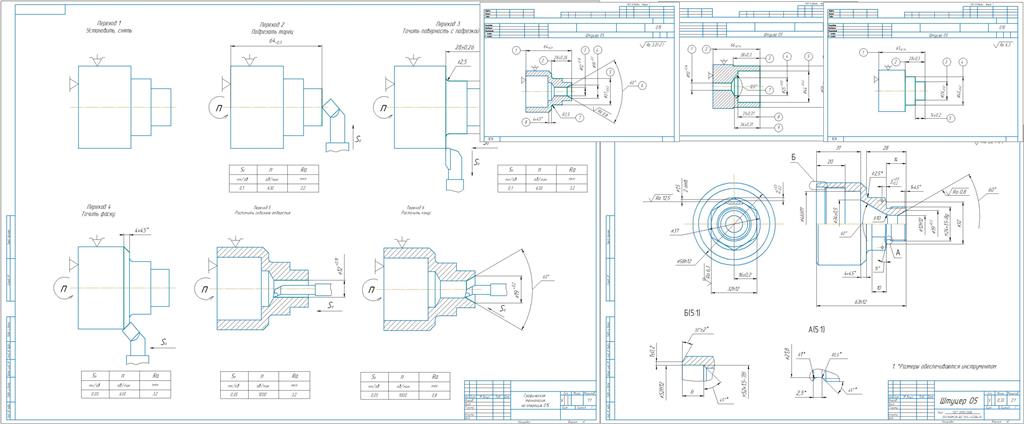

Графическая часть содержит чертеж детали " Штуцер 05",графическая технология на операцию 015, эскизная карта разработана на 3 операции

Содержание
Введение
1 Анализ конструкции детали с целью выбора требуемых для обработки технологического оборудования и оснастки
2 Назначение материала, из которого изготовлена деталь, механические свойства материала детали
3 Обоснование выбора метода изготовления заготовки
4 Определение припуска расчетно-аналитическим методом на одну поверхность
5 Маршрутный технологический процесс изготовления детали
6 Расчёт режимов резания на два перехода для разработанных операций технологического процесса
7 Расчет норм времени на одну разработанную операцию
8 Краткая характеристика выбранного станочного оборудования, оснастки, режущего и мерительного инструмента
9 Охрана труда на участке механического цеха
10 Заключение
11 Список использованных источников

Состав: Деталь "Штуцер 05",графическая технология на операцию 015, эскизная карта разработана на 3 операции,ПЗ Язык документа

Софт: КОМПАС-3D 12

Сайт: www

Каталог / Машиностроение и механика / Технология машиностроения / "Разработать технологический процесс обработки детали «Штуцер 05"

Просмотр файлов
ПЗ\18KP_TM-3A_05_PZ_red.docx
эскизная карта\KE_005-05_V5_11.frw
эскизная карта\KE_010-05_V5_11.frw
эскизная карта\KE_015-05_V5_11.frw
18KPTM_TM-3A_05_Grafich_tekhnol_na_op_015_V11.cdw
18KPTM_TM-3A_05_Shtutser_05_A2_V16.cdw
ПЗ
эскизная карта
эскизная карта\OK_na_oper_005-010-015.docx
